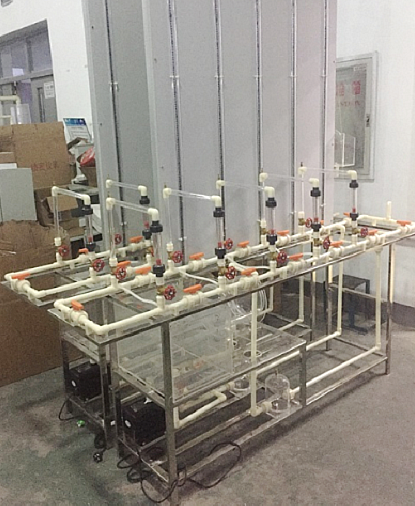

热网分布变频工况实验台

热网分布变频工况实验台

一、热网分布变频工况实验台技术参数详解：

1、整体结构紧凑：外形尺寸设定为2600×400×2400mm，既保证了实验台的全面功能，又便于在实验室环境中进行灵活布置。

2、电气性能稳定：工作电压为标准的220V，配备的功率为370W，确保实验过程中的电力供应既充足又安全。

3、管路材质优良：采用高质量的ABS工程塑料制作管路及阀门，有效避免了整个系统可能出现的腐蚀问题，延长了实验台的使用寿命。

4、变频水泵性能卓越：水泵的扬程达到12M，功率同样为370W，能够满足实验中对水流量的精确控制和调节。

5、流量计配置齐全：实验台配备了5套量程为16-160L/h的流量计，确保了实验中对各支路流量的准确测量。

二、热网分布变频工况实验台配置组成：

1、动力循环管路：作为实验台的核心部分，负责驱动整个系统的水流循环。

2、给水管路：负责向模拟用户支路提供水源，确保实验的顺利进行。

3、回水管路：收集模拟用户支路中的回水，形成完整的循环回路。

4、并列设置的若干组模拟用户支路：模拟实际热网中的用户端，用于观察和分析不同用户支路的流量、阻抗等参数变化。

5、定压管路：用于维持整个系统的压力稳定，确保实验数据的准确性。

6、给水管路和回水管路与定压管路的有效连通：确保了系统内部的压力平衡和流量稳定。

7、模拟用户支路上设置的流量计和变频泵：能够实时测量和调节各支路的流量，满足实验中对流量控制的精确要求。

8、测压管的设置：在模拟用户支路与给水管路、回水管路的连接端均设置了测压管，用于监测各支路的压力变化。

9、阀门的全面配置：在定压管路与给水管路、回水管路连通的管道上，以及各模拟用户支路与给水管路、回水管路的连接处均设置了阀门，便于实验中对系统的灵活控制和调节。
