热工测量实验设备

热工测量实验设备

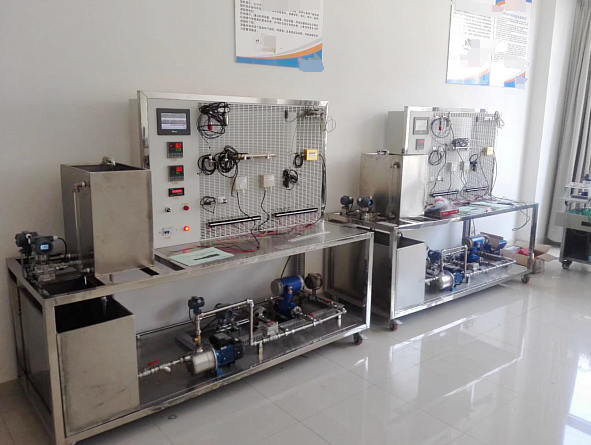

一、热工测量实验装置概述

此热工测量实验设备旨在深入教授测量及误差的基本概念、测量方法、表示方式和误差处理，同时涵盖评估测量仪表性能的技术指标。其重点在于解析热工仪表的基本构成及其功能。设备中，感受件直接与被测对象相连，感知参数变化，并将其转换成易于测量和显示的信号。中间件则负责传输或转换这些信号，以适应显示元件的需求。最终，显示件向用户展示被测参数的量值和变化。

二、设备规格与配置

1. 电源要求：设备需单相交流220V±10% 50HZ的电源供应。

2. 工作环境：设备应在-5～＋40℃的温度范围内，相对湿度小于85%（在25℃时），且海拔不超过4000m的环境下工作。

3. 装置容量：整体容量小于3kVA。

4. 测量参数：设备支持压力、温度、流量、液位等参数的测量。

三、系统构成与教学方式

1. 系统展示：热工测量实验装置通过产品说明、零件实物展示、装配过程演示和原理图示四个维度，深入讲解17种常用传感器，如霍尔位移、霍尔转速、压电、湿敏、气敏等。

2. 零件展示区：此区域单独展出传感器的各个构成部件，供学生观察其结构、材质及类型。

3. 装配演示区：通过真实场景展示传感器的装配流程，帮助学生直观理解其构造。

4. 装配方法：提供快速、慢速装配选项，以及放大、缩小、旋转视图等功能，以满足不同学习需求。

5. 原理展示区：结合实际案例，如位移、振动、转速和环境测量等，展示传感器的基本原理，并动态显示实验结果。

测量系统由传感器、变换器/变送器、传输通道和显示装置四个关键环节构成。

四、实训功能详解

1. 传感器认知：帮助学生了解并识别不同类型的传感器。

2. 离心泵工作原理：通过实验，让学生认识离心泵的工作机制及其特性。

3. 电动调节阀认知：深入解析电动调节阀的工作原理及其特性。

4. 智能调节仪使用：教授学生如何操作和使用智能调节仪。

5. 流量积算仪操作：让学生熟悉流量积算仪的功能和使用方法。

6. 无纸记录仪应用：介绍无纸记录仪的基本操作及其在实验中的应用。

7. 涡轮流量计校验：通过实验，让学生了解涡轮流量计的工作原理并进行校验。

8. 电磁流量计校验：深入讲解电磁流量计的工作原理，并指导学生进行校验。

9. 孔板流量计认知：通过实验，让学生认识孔板流量计的工作原理。

10. 差压变送器使用：教授学生如何操作和使用差压变送器。

11. 扩散硅压力传感器操作：让学生了解扩散硅压力传感器的工作原理并进行操作。

12. 扩散硅液位传感器校验：通过实验，让学生熟悉扩散硅液位传感器的工作原理并进行校验。

13. 电容式液位传感器认知：通过实验，让学生了解电容式液位传感器的工作原理。

14. 差压液位传感器校验：深入讲解差压液位传感器的工作原理，并指导学生进行校验。

15. Pt100铂热电阻认知：让学生了解Pt100铂热电阻的工作原理。

16. 平衡电桥原理：通过实验，让学生认识平衡电桥的工作原理。

17. T型热电偶认知：让学生了解T型热电偶的工作原理。

18. 半导体热敏电阻认知：通过实验，让学生了解半导体热敏电阻的工作原理。

19. 传感器零点与迁移：深入讲解传感器的零点和迁移概念，并指导学生进行实践操作。
