一、蒸汽供暖系统综合实训装置——全新概述

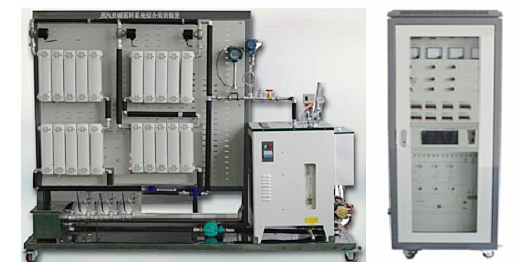

本实训装置以先进的可编程控制器PLC作为核心控制单元，结合上位机组态软件，为用户提供了一个直观、实时的监控界面，能够精确展示系统的工作状态与各项运行参数。该系统主要由电蒸汽锅炉、供热管道以及散热片等核心部件构成，并配备了膨胀水箱、凝结水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、疏水阀等一系列附属设备。通过这些设备，用户可以轻松构建出单管顺流式、单管跨跃式以及双管上供下回式这三种不同的系统布局形式。此装置专为高职院校、职业学校等教育机构中的空调工程、供热通风及建筑相关专业的教学实训而设计。

二、技术性能全面升级

1. 输入电源：系统支持三相四线～380V±10%的电源输入，频率为50Hz，确保设备稳定运行。

2. 工作环境：设备可在-10℃～+40℃的温度范围内正常工作，相对湿度需保持在85%以下（在25℃时），同时海拔要求低于4000m，以确保设备的最佳性能。

3. 装置容量：整个装置的容量设计在10kVA以下，既满足教学实训需求，又确保了能耗的合理性。

4. 安全保护：系统配备了电压型漏电保护、电流型漏电保护以及接地保护等多重安全保护措施，全面符合相关国家标准，确保用户操作过程中的安全性。

三、系统配置详尽解析

1. 实训台：实训台采用坚固耐用的不锈钢拼合结构，整个供暖系统以网孔板为基底进行布局，既美观又实用。

2. 蒸汽供暖系统：该系统涵盖了电蒸汽锅炉、供热管道、散热片等主要设备，以及膨胀水箱、凝结水箱、循环水泵等一系列辅助设备。主要设备的技术参数如下：

• 电蒸汽锅炉：加热器功率9kW，蒸汽温度高达170℃，额定蒸汽压力为0.7MPa，额定蒸发量为12kg/h。

• 膨胀水箱：采用优质不锈钢材料制作，并配备了信号管，用于实时监测水箱内的水位变化。

• 德国威乐小型热水泵：额定功率95W，额定扬程6m，额定流量达1.08m³/h，确保系统的高效运行。

3. 控制柜：控制柜采用铁质双层亚光密纹喷塑结构，结构稳固且美观。前门采用透明设计，便于用户观察接触器、热保护器等关键控制元件的工作状态。面板上配备了控制开关旋钮、工作状态指示灯、系统流程图以及PLC主机单元等，方便用户进行各项操作。

四、实训项目深度拓展

1. 蒸汽供暖系统形式与特点：通过实训，学员将深入了解蒸汽供暖系统的各种形式及其特点，以及管网与用户的连接方式。

2. 系统安装与调试：学员将亲手参与蒸汽供暖系统的安装与调试过程，提升实际操作能力。

3. 热计量计算：学员将学习并掌握蒸汽供暖用户的热计量计算方法，为未来的实际工作打下坚实基础。

4. 热力工况调节：通过实训，学员将熟悉热力工况的调节方法，提高系统的运行效率和稳定性。

5. PLC编程与调试：学员将学习PLC可编程控制器的编程及调试技巧，掌握自动化控制系统的核心技能。

6. 组态软件应用：学员将了解并掌握组态软件的使用方法，提高系统监控与数据分析的能力。
