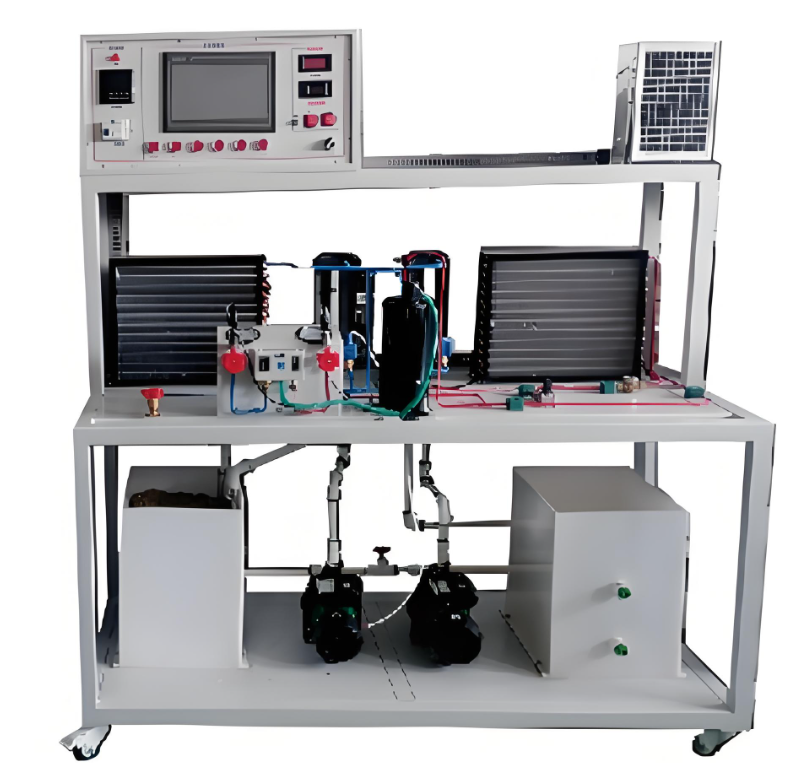

空气水地源热泵系统模拟平台

空气水地源热泵系统模拟平台

一、空气-水-地源热泵系统模拟平台概述

1、空气/水/地源热泵系统实体装置是先进的能源利用工程技术，它融合了空气源、水源、地源及热泵系统，实现高效运行，并能显著降低运行成本。其卓越之处在于：

2、平台集成性：该平台集空气源热泵、水源热泵、地源热泵及制冷热泵四大系统于一体。

二、技术参数详解

1、电力需求：采用三相五线制AC 380V±10%，频率为50Hz的电源。

2、安装规格：其安装尺寸为长200cm、宽800cm、高220cm，便于布局与操作。

3、制冷能力：最大供冷量可达5kW，满足多种制冷需求。

4、功率与电流：整机最大输入总功率为6.5kW，其中制冷额定功率为3.8kW，最大堵转电流限制在50A；制热额定功率为2.0kW，额定输入电流为7A。

5、循环风量与制冷剂：循环风量高达700m³/h，采用R22作为制冷剂。

三、系统功能与特点阐述

1、空气源热泵：利用制冷热泵压缩机的高效工作，通过换热器实现热泵原理，借助水的导热性，完成热泵过程。

2、水源热泵：利用地下水资源对热泵机进行散热冷却，实现与大地的热交换。系统为密闭闭路循环，是可持续的建筑节能技术。

3、地源热泵：通过导热介质溶液在地下循环系统中的流动，实现与大地的热交换。同样为密闭闭路循环，属于可持续发展的建筑节能技术。

4、制冷热泵：结合工业化学与机械运动，通过制冷系统的能量转换，实现制冷或制热。与物质或空气进行热交换，其中土-气型地源热泵机组室内换热系统通过调节空气温度实现制冷和供热。

四、系统构成解析

设备整体结构与实际地源热泵中央空调系统相同，采用开放式钢框架，部件布局合理。控制系统由电控柜、可编程控制器、压力与温度采集模块、数据采集点、PLC编程及中央空调组态监控软件组成。具体包括：

1、地源热泵机组：由压缩机、冷凝器、储液罐、热力膨胀阀等部件组成，为整机提供冷源。

2、室外热交换器：采用地耦管换热方式，形成闭式系统，利用地下水中的热量进行闭路循环。

3、主机系统：以PLC为主控机，通过计算机与PLC通信，实现空调运行控制。运行参数由传感器及变送器采集，并通过A/D模块转换后送入PLC，再由PLC传送至计算机进行实时显示与监控。

五、空气-水-地源热泵系统模拟平台实训项目要求

1、深入理解空气热泵机组的原理与结构。

2、掌握地源热泵机组的原理与结构。

3、了解水源热泵机组的原理与结构。

4、熟悉热泵机组的整体原理与结构。

5、学习空调系统电气自动控制技术。

6、进行空调系统夏季运行工况的调试。

7、进行空调系统冬季运行工况的调试。

8、掌握地源热泵机组抛放地耦管换热方式的构成。

9、深入了解土-气型地源热泵机组室内换热系统的构成与工作原理。
