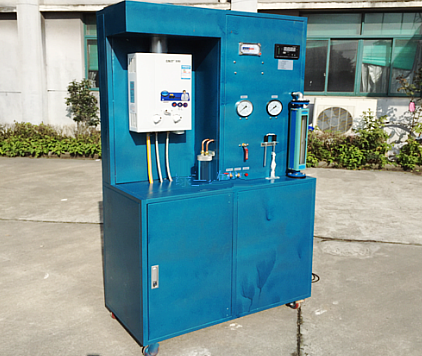

小型燃气锅炉热工性能实验装置

小型燃气锅炉热工性能实验装置

小型燃气锅炉热工性能综合实验平台——实验目的与核心配置详解

一、实验主要目标：

1、深入探究燃气锅炉的内部工作机制，了解其运行原理。
2、精确测试并评估小型燃气锅炉的热效率、热流量等关键热工性能指标。

二、关键设备与配置：

1、配备12Kw功率的小型燃气锅炉，满足实验需求。
2、采用进口版式换热器，提升热交换效率。
3、配置进口循环水泵1台，确保水循环系统的稳定运行。
4、集成热电偶测温系统，实时监测温度变化。
5、安装干式气体流量计，精度高达2.5%，确保气体流量测量的准确性。
6、设计额定流量为4m³/h的气体流量控制系统。
7、配备±3000Pa U型压力计，用于测量压力变化。
8、提供0.4级标准压力表1块，确保压力测量的精确度。
9、设置升转子流量计1支，辅助流量测量。
10、配备烟气取样器1个，便于进行烟气成分分析。
11、集成万能输入8点巡检仪，实时监测并显示温度数据。
12、采用不锈钢台架，为实验设备提供稳固支撑。

（可选增强配置）

• 可配套热值仪，用于测量燃气的热值。

• 可增加烟气分析仪，深入分析烟气成分，评估燃烧效率。

三、技术规格与参数：

1、工作电源：220V，额定功率50W，确保设备稳定运行。
2、外形规格：整体尺寸为1000×800×1800mm，适应多种实验环境。
