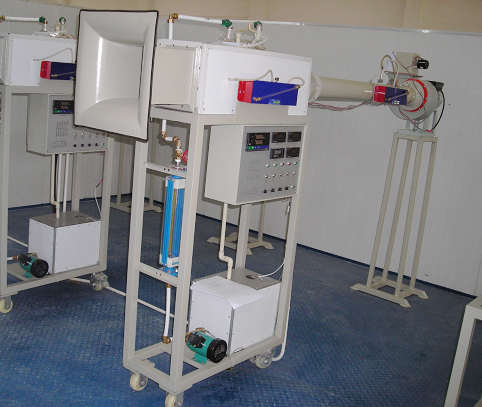

空气加热器性能实验装置

空气加热器性能实验装置

空气加热器综合性能实验装置——专注于翅片管式换热效率与阻力测试

一、核心应用目标：

1、专注于翅片管式换热测试，探究换热器内部热水与外部空气之间的换热系数以及所产生的阻力情况。

二、关键配置组件：

1、配备循环防腐水泵，确保热水在换热器中的持续流动。
2、安装转子流量计，精确测量流体流量。
3、采用翅片管式换热器，作为实验的核心部件。
4、设置风洞实验段，模拟空气流动环境。
5、选用多翼式低噪音离心风机，提供稳定的空气流动动力。
6、配置自动调节风门，灵活调控空气流量。
7、集成笛形管及差压测风速装置，用于测量空气流速及压差。
8、加热系统采用固体调压模块进行无级调节，实现精确控温。
9、配备控制测试仪表箱，集中管理实验设备。
10、设置不锈钢加热水箱，确保实验热源的稳定供应。
11、8路万能信号输入巡检仪，实时显示温度数据。
12、集成测量系统，用于监测水和风的阻力及风速。

三、显著特点与优势：

1、采用带标准信号的多路万能信号输入巡检仪，提升数据采集的精准度。
2、配备数显电流表电压表，实现电气参数的直观监测。
3、选用文丘里流量计配差压传感器，确保流量测量的精确性。
4、支持RS485、MODBUS RTU通讯协议，便于数据远程传输与分析。
5、内置自动数据分析处理及绘制曲线功能的软件，简化实验数据处理流程。

四、关键技术参数与规格：

1、实验测试参数符合JG/T21-1999空气冷却器与空气加热器性能试验方法标准，包括加热器水进口/出口温度、流量，以及加热器前/后空气干球温度、流量等。
2、装置外形尺寸：2.2×0.5×1.7米，适应多种实验环境。
3、工作电压：380V，功率：4.5KW，确保实验设备的稳定运行。
