制冷[热泵]循环演示实验台

制冷[热泵]循环演示实验台

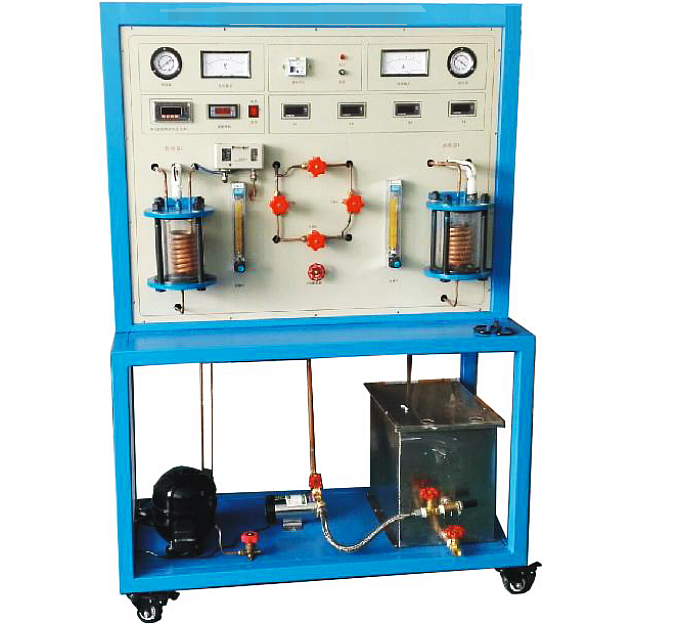

制冷与热泵循环教学实验平台-专为制冷技术、空气调节、食品冷藏及家电等领域教育设计

一、技术规格概览：

1、整体尺寸：1000毫米（长）×500毫米（宽）×1500毫米（高），设计紧凑，适合多数教学环境。

2、电力需求：标准220V电压供电，总功率350W，节能环保。

3、核心压缩机：采用192W功率，电流1.4A的压缩机，制冷剂选用F11，确保高效稳定的制冷效果。

4、水循环系统：配备150W功率的水泵，扬程高达15米，流量为1立方米/小时，满足实验需求。

5、压力监测：耐震型压力真空表，测量范围-0.1至0.3Mpa，精确监控系统内压力变化。

6、流量计量：LZB-10型号流量计，流量范围16至160升/小时，精确测量流体流量。

二、教育与实践应用：

1、直观演示制冷循环与热泵工作原理，加深理解制冷系统运行机制。

2、透明耐压玻璃制成的压缩机、冷凝器及蒸发器壳体，直接观察制冷剂蒸发、冷凝过程，提升教学效果。

3、通过监测压缩机工作状态，结合进出水温变化，直观展示制冷效果，增强实验体验。

三、系统配置详解：

1、高效压缩机：制冷循环的核心动力源。

2、冷凝器：制冷剂释放热量的关键部件，透明设计便于观察。

3、压力真空表：实时监测系统压力，保障实验安全。

4、蒸发器：制冷剂吸收热量的场所，透明可视，增强理解。

5、流量计：精确测量制冷剂流量，确保实验数据的准确性。

6、循环水泵：驱动水循环系统，实现热量交换。

7、电压表与电流表：监测电力供应情况，确保设备正常运行。

8、测温系统：全面监测实验过程中的温度变化，提升实验精度。

9、水箱：储存并调节水温，为实验提供稳定的水源。

10、配电控制箱：集中控制实验设备的电力供应，确保操作安全便捷。

11、有机玻璃防护罩：保护实验设备，同时便于观察实验现象。

12、控制阀门：灵活调节系统内流体流动，满足实验需求。

13、8路温度巡检仪：实时监测并记录多个温度点的数据，提高实验效率和数据准确性。
