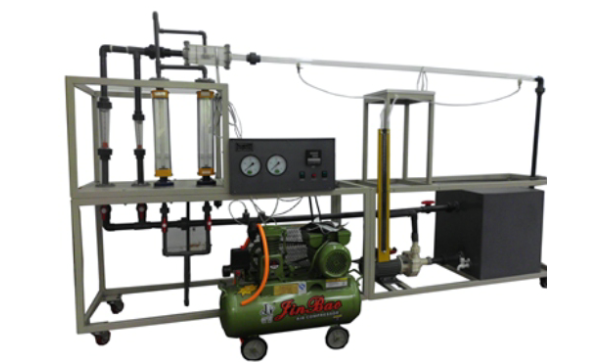

汽液双相流动实验系统-实验宗旨与目标：

本系统核心目的在于探究常温下气-水双相流的流型演变特性。通过精细调控实验段内的气体与水流速率，我们旨在观察并记录从典型的弹状流起始，经由泡状流的过渡，直至最终达成环状流的完整流型转换过程。借助可视化手段直观展现流型转换的实验流程，并精确记录各工况下的工质操作参数，这对于工程领域内流型特性的深入研究具有不可忽视的价值。

二、核心组件与配置：

1. 透明实验管道段：采用高品质有机玻璃材质，便于直观观测流体流动状态。

2. 循环流体管道系统：确保实验过程中流体的持续循环与稳定供给。

3. 流量测量仪表：配置玻璃转子流量计，精确监测流体流量。

4. 空气压缩装置：空压机，提供稳定的气源支持。

5. 水泵系统：高效水泵，确保水流量的精准调控。

6. 流体混合设备：混合器，实现气-水的均匀混合。

7. 流体分离设备：分离器，有效分离实验后的气、水两相。

8. 压力差测量工具：差压计，用于精确测量实验段沿程的阻力变化。

9. 压力监测仪表：压力表，实时监测系统内压力状态。

10. 空气压力调节阀：空气减压阀，灵活调节空气压力以满足实验需求。

11. 温度监测与显示：高精度温度传感器配合万能信号输入巡检仪，确保温度的精确测量与直观显示。

12. 储水设备：水箱，为实验提供充足的水源。

13. 流量控制阀：流量调节阀，实现流量的精细调节。

14. 实验平台结构：不锈钢材质的可移动实验台，配备双刹车轮，便于实验操作与移动。

三、关键技术参数概览：

1. 电力输入：系统需单相AC220V±10% 50Hz电源供电，总功率为1.5KW。

2. 水泵性能：流量可达30L/min，扬程20m，配备750W功率电机。

3. 压缩机规格：活塞式压缩机，功率750W，排气量36L/min，工作压力0.7MPa。

4. 流体参数：空气压力调节范围0.1～0.3Mpa，空气流量2.5～25m³/h，水流量0.6～6m³/h。

5. 压力测量：实验段沿程阻力采用±4000Pa的U型压力计进行精确测量。

6. 温度监测：高精度温度传感器配合巡检仪，确保温度的精确监测与显示。

7. 系统尺寸：整体尺寸为2500×500×1700mm，采用不锈钢材质的可移动支架设计，并配备双刹车轮，便于实验操作与移动。
