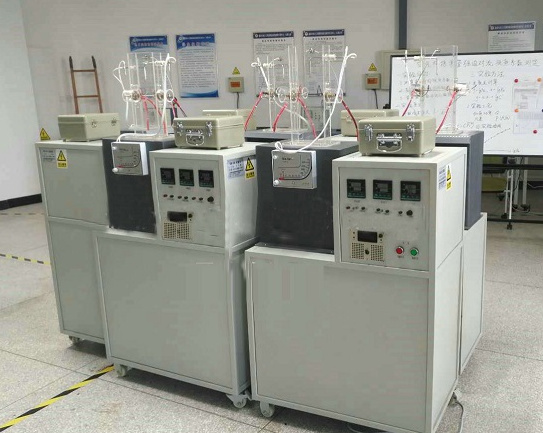

空气横掠单管强迫对流的换热实验台

空气横掠单管强迫对流的换热实验台

空气横掠单管强迫对流换热实验平台-实验目标概述：

1、掌握对流散热的实验探究手段：此实验的首要目的是通过实际操作，深入了解并熟悉对流散热现象的实验研究方法，为后续的热传递研究奠定基础。

2、测定并整理空气横掠单管时的平均放热系数：实验的核心在于精确测定空气横向流经单管表面时的平均放热系数α，并将所得的实验数据进行系统化整理，进一步转化为具有通用性的准则方程式，以便于在工程实践中广泛应用。

二、核心设备配置清单：

1、动力源：采用工频离心风机，搭配组合式有机玻璃风洞，确保实验环境的稳定性和可视化。

2、实验主体：实验管及其加热器，提供不同尺寸规格（Ф3-6mm之间任选，每台3种）的不锈钢金属管，以满足不同条件下的实验需求。

3、加热与调控系统：固体调压模块配电位器，用于精确调节加热功率；控制箱、硅整流器（输入220V, 输出电压0—12V，电流0--100A）等，共同构成实验的温度控制体系。

4、测量与记录设备：

• 流速测量：毕托管流量计配合倾斜式微压计，量程覆盖-10-700pa，精确测量空气流速。

• 温度监控：智能温度控制仪表（PID调节控温，精度 ±0.2℃），确保实验温度的精确控制。

• 电气测量：电位差计（UJ36a直流型），以及数字II型增加的带标准信号的数显电流表、电压表和8路万能信号输入巡检仪，提供全面的电气参数监测。

5、辅助设施：手动风门用于调节风量，确保实验条件的灵活性；不锈钢可移动实验台（外形尺寸600×400×1200mm），配备双刹车轮，便于实验设备的移动与固定。

三、技术规格与升级特性：

1、电源要求：单相AC220V±10%，50Hz，总功率500W，确保实验设备的稳定运行。

2、风机性能：电压220V，功率85W，风量达到1000 m3/h，为实验提供稳定的气流条件。

3、数据采集与处理：数字II型升级配备带标准信号的8路万能信号输入巡检仪，以及自动数据分析处理软件，极大提升了实验的智能化水平和数据处理效率。
