强迫流动单管管外放热系数测试装置

强迫流动单管管外放热系数测试装置

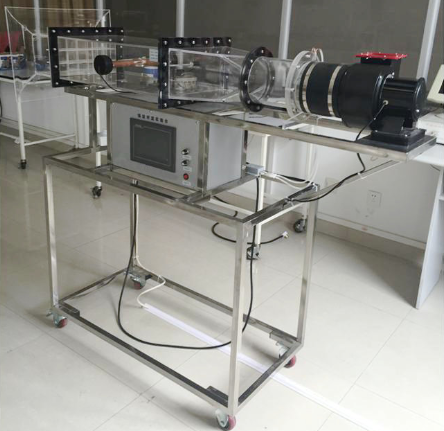

强迫流动单管管外放热系数实验测试系统——探究空气横向流过单管表面的传热特性

一、实验核心目标：

1、精确测量空气在横向流过单管表面时的平均表面传热系数h，并基于实验数据构建出相应的准则方程式，以揭示传热过程的内在规律。

2、通过实验操作，熟练掌握测量风速、温度以及热量的基本技巧，同时深入理解对流放热的实验研究方法，为后续的科研与工程应用打下坚实基础。

二、技术规格与性能特点：

1、运行环境适应性：该系统能在0-40℃的温度范围内以及湿度低于80%的环境下稳定工作，确保了实验的广泛适用性和准确性。

2、电力配置：系统采用单相220V电源供电，符合常规实验室的电力配置要求，便于安装与使用。

3、系统尺寸：整体尺寸为1600×500×1400mm，设计合理，结构紧凑，既满足了实验需求，又便于实验室的空间规划。

4、风机性能：配备的离心风机具有220V电压、330W功率以及2800r/min的转速，能够产生稳定的气流，确保实验的准确性。

5、加热元件：采用石英加热管作为加热元件，功率为500W，加热效率高且稳定，为实验提供了可靠的热量来源。

6、测温精度：系统内置的测温系统采用数字信号传感器，精度高达±0.5℃，能够精确测量各测试点的温度，包括进风温度、出风温度以及加热管表面的多个温度点，确保了实验数据的准确性。

7、智能化操作界面：系统配备嵌入式一体化触摸屏，搭载MCGS嵌入式组态软件，界面友好且功能强大，能够实时显示各测试点的温度数据，并支持数据的处理与分析，大大提升了实验的便捷性和效率。

8、多功能显示：触摸屏能够同时显示进风温度、出风温度以及加热管表面的四个温度点（加热1、加热2、加热3、加热4）和室内温度，为实验者提供了全面的温度信息，便于实验数据的记录与分析
