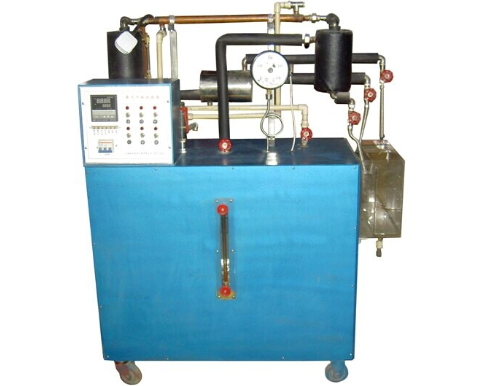

蒸汽冷凝时传热和给热系数测试装置

蒸汽冷凝时传热和给热系数测试装置

蒸汽冷凝传热与给热系数测试系统-实验目标及配置概述：

一、实验目的细化：

1、精确测定蒸汽在水平管道内部（当管道外部为流动自来水时）的传热系数与给热系数，以深入理解蒸汽冷凝过程中的热传递机制。

2、通过集成微机接口，升级测试装置至数字化水平，实现数据的实时采集、处理与显示，提升实验效率与准确性。

3、提供详尽的实验指导资源，包括设备实物图片、操作流程图、实验步骤说明、数据记录表以及关键注意事项的二维码扫码视频，辅以现场演示与解说，确保实验顺利进行。

二、核心组件与升级配置：

1、高效电蒸汽锅炉，作为蒸汽供应源。
2、套管式换热器，用于蒸汽与冷水的热交换过程。
3、蒸汽冷凝容器，确保蒸汽在特定条件下冷凝。
4、蒸汽及水流量的精确测量装置，采用先进流量计。
5、加热系统，配备固体调压模块，实现无级调节，确保实验条件的灵活性。
6、温度监测系统，集成多路巡检仪，实时显示并记录温度数据。
7、不锈钢台架与控制屏，提供稳固的实验平台与便捷的操控界面。

三、技术规格与新增功能：

1、电源输入：三相AC380V±10%，50Hz，总功率8.0KW，确保设备稳定运行。
2、电加热系统：总功率不超过8.0KW，蒸汽控制压力表范围0-0.4MPa，保障实验安全。
3、冷水流量测量：采用高精度转子流量计，量程40-400L/h，精确控制冷却水流。
4、套管换热器规格：内管Φ18mm（内径）/Φ20mm（外径），材质紫铜；外管Φ52mm（内径）/Φ57mm（外径），材质304不锈钢，长度1200mm，优化热交换效率。
5、安全保护：蒸汽发生器配备安全阀、压力表继电器、温度控制器，三重保护确保实验安全无虞。
6、温度控制：智能温度控制仪表，PID调节，精度±0.2℃，配备高精度PID调压模块，实现精准控温。
7、外形与移动性：尺寸1500×500×1700mm，不锈钢材质，配备双刹车轮，便于移动与固定。

新增配置：

• 引入多路万能信号输入巡检仪，支持标准信号输入，提升数据采集的多样性与灵活性。

• 增设数显电流表、电压表及差压传感器，进一步丰富实验监测参数。

• 配套专业软件，实现数据的深度分析与处理，助力科研与教学。
