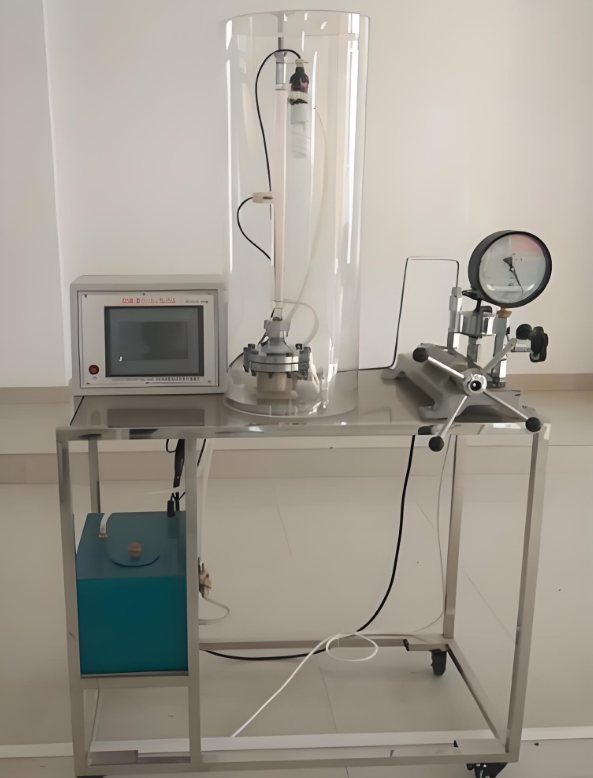

数字型二氧化碳P-V-T关系仪

数字型二氧化碳P-V-T关系仪

数字型二氧化碳P-V-T关系仪的详细功能与配置

一、核心应用目的

1. 精确测定CO2的P-V-T特性：此设备能够在P-V坐标系中精确绘制出20℃、27℃、31.1℃和50℃四个温度点的等温曲线。通过与标准试验曲线及理论方程（如克拉贝隆方程和范德瓦尔方程）的对比，深入剖析其中的差异原因。

2. 临界状态的观测与参数测定：仪器可观察CO2的临界状态，并准确测定其临界参数（Pc, Vc, tc）。将实测的Vc值与理想气体状态方程及范德瓦尔方程的理论值进行比较，探讨两者间差异的原因。

3. 饱和蒸汽与饱和液体的特性研究：设备能够测量不同压力条件下饱和蒸汽和饱和液体的比容（或密度），以及饱和温度与饱和压力的对应关系，为相关领域的科学研究提供数据支持。

4. 汽液两相转变过程的观测：通过观察凝结和汽化过程，以及临界状态附近汽液两相的模糊现象，有助于深入理解物质状态转变的微观机制。

二、技术参数概览

1. 外观尺寸：设备整体尺寸为1000×400×1600mm，设计合理，便于操作和观察。

2. 电气性能：工作电压为220V，功率为1.6KW，确保设备稳定运行。

3. 压力校验：压力校验仪的测量范围为1—60Mpa，基本误差不超过实际测量值的±0.5%，保证数据的准确性。

4. 恒温水浴：温度显示分辨率为0.1℃，控温可调节，精度达到±0.5℃，满足精确实验需求。

5. 循环系统：采用硅胶管作为水循环连接软管，确保整个循环系统无腐蚀，延长设备使用寿命。

6. 热水循环泵：采用24V供电，扬程6米，电机采用高性能耐瓷轴和陶瓷轴套，环氧树脂灌封，耐温超过100°，无腐蚀，确保循环系统的稳定运行。

7. 操作界面：配备嵌入式一体化7寸触摸屏，采用MCGS嵌入式组态软件，提供强大的图像显示和数据处理功能，使实验操作更加便捷。

8. 实验台设计：实验台采用不锈钢材质，底部装有脚轮，便于移动和定位。

9. 安全性能：为提高设备的安全性，高压玻璃管及设备耐压承限达到11MPa，并保持状态15分钟以上，确保高压玻璃管内二氧化碳全部呈现液化状态后才可进行泄压处理。如未达到此标准，则视为不合格设备。

三、核心配置详解

1. 不锈钢移动式实验台：提供稳定的实验平台，便于实验操作。

2. 二氧化碳气源：提供实验所需的二氧化碳气体。

3. 压力校验仪：用于精确测量实验过程中的压力变化。

4. 压力表：直观显示实验过程中的压力值。

5. 镀铬实验本体：耐腐蚀，确保实验结果的准确性。

6. 容器管：用于容纳实验中的二氧化碳气体。

7. 透明有机玻璃罩和玻璃水套：便于观察实验现象，同时提供必要的保护。

8. 照明灯管：提供实验区域的照明，便于观察实验细节。

9. 温度传感器：精确测量实验过程中的温度变化。

10. 水银：可能用于某些特定的实验测量或校准。

11. 控制箱：集成实验设备的控制功能，确保实验的顺利进行。
