气压给水实验装置

气压给水实验装置

一、气压供水实验系统-实验宗旨
旨在掌握气压供水的不同类型、操作模式、应用场景、优势与局限性。

二、技术规格概述

1.供水量：达到每小时1000升的供给能力。
2.电力配置：工作电压为交流220伏特，允许波动范围为±10%，频率为50赫兹，采用单相三线制供电方式，额定功率为1500瓦。安全性能包括接地保护、漏电保护以及过流保护，确保使用安全。
3.电气布线与控制线安装：采用环保型阻燃电气配线槽，符合国家标准，具备绝缘、防电弧、阻燃自熄等特性。布线整齐有序，安装牢固，便于后续的维护、检修及线路更换。
4.装置整体尺寸：长为1200毫米，宽600毫米，高2000毫米，提供充足的实验操作空间。

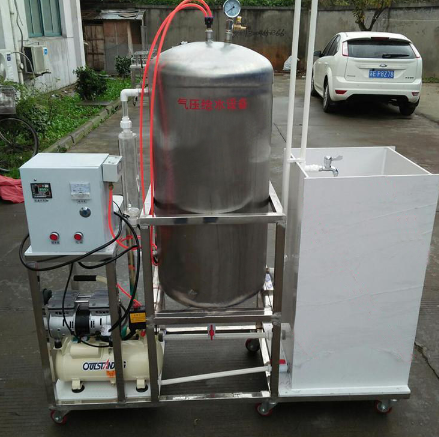

三、核心组件及其参数

1.原水储存单元：配备1只由10毫米厚白色PP板制成的原水箱，底部装有放空阀，便于彻底排空水箱内的水。
2.泵类设备：包含1台高压水泵、1台气泵，以及1套304不锈钢材质的气压水罐，用于实现气压供水的核心功能。另配有1套洒水喷头，用于模拟或测试供水效果。
3.操作平台与标识：采用304不锈钢制作台面与池体，并配备拉丝银板制作的配件标识牌，清晰标注管路性质及水流方向箭头，有助于学生直观理解设备结构与工作原理。
4.电力控制系统：包含1只双面亚光密纹喷塑电控箱，面板采用深蓝色楷体设计，内置电压表、正泰电器组件（如带灯自锁按钮开关、漏电保护空气开关等），确保电力供应与控制的稳定与安全。
5.连接管道与阀门：采用304不锈钢材质的连接管道、阀门及弯头，确保系统的耐腐蚀性和长期稳定性。
6.实验台框架：由30*30毫米不锈钢方管制成，配备万向轮并带有禁锢脚，便于移动与固定，为实验操作提供稳固的支撑平台。
