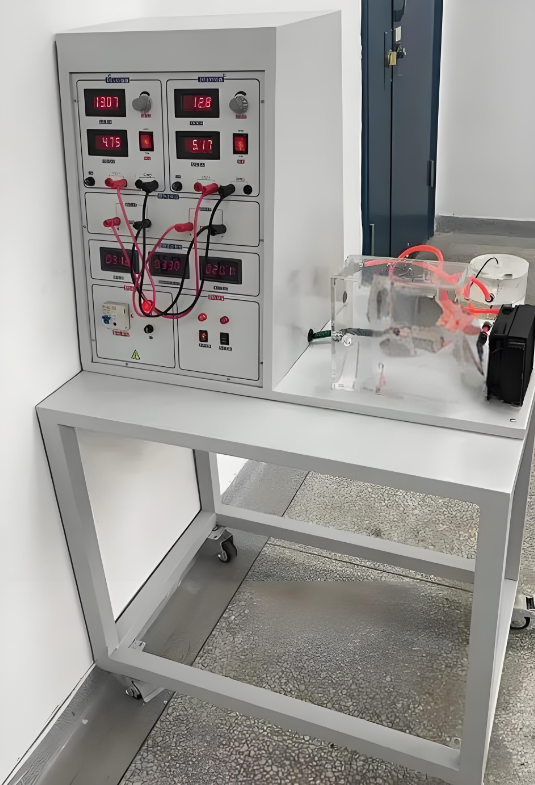

热电/热泵制冷技术实训装置

热电/热泵制冷技术实训装置

一、热电/热泵制冷技术实训装置简介

热电/热泵制冷技术实训装置运用了高性能的半导体制冷片，能够生动地展示半导体制冷片在不同状态下的工作原理，具体包括帕尔帖效应与塞贝克效应的演示与验证。

二、装置亮点

1. 核心实训元件：装置采用高性能的半导体制冷组片，作为实训的核心部分。

2. 直观观察：用户可亲眼目睹制冷片冷端从低温到结冰的全过程，深入理解半导体制冷技术。

3. 实验连接：面板上配备的实验连接端子，便于用户连接帕尔帖效应与塞贝克效应的实验，既可进行定性观察，也可通过测量仪表进行定量测量。

4. 一体化设计：装置采用一体化平台设计，无需额外配置实验桌子，便于使用与存放。

三、技术性能参数

1. 电源输入：单相三线，电压范围为220V±10%，频率为50Hz。

2. 工作环境：温度范围为-10℃至+40℃，相对湿度小于85%（在25℃下），海拔低于4000m。

3. 装置容量：小于0.8kVA。

4. 外观尺寸：长为1200mm，宽为730mm，高为1400mm。

5. 安全保障：装置内置漏电保护，符合国家安全标准。

四、热电/热泵制冷技术实训装置的基本配置及作用

1. 直流数字电压表（2个）：测量范围为0～20V，用于监测输入电压及半导体制冷片的电压。

2. 直流数字电流表（2个）：用于测量输入电流及半导体制冷片的电流。

3. 直流稳压电源（2个）：提供0～15V连续可调的直流电源，电流可达10A。

4. 温度控制器（2个）：PID智能温度调节器，具有AI人工智能调节功能，可监测半导体制冷片的冷热端温度。

5. 加热器（2个）：功率为180W，当制冷片作为热机工作时，加热器对其表面进行加热。

6. 微型水泵（1个）：用于水冷液的循环，对半导体制冷片的热端进行散热。

7. LED指示灯与直流电机：作为负载，当热电效应产生时，其输出电压可驱动LED指示灯和直流电机。

8. 半导体制冷机组：由制冷器、水排、散热器、水泵、玻璃水箱、传热铝板等组成，可直观展示水冷散热系统的工作原理。

五、实训内容

1. 帕尔帖效应的演示与验证

2. 塞贝克效应的演示与验证

3. 半导体制冷片的热泵效应展示

4. 半导体制冷片热泵状态下的参数测量

5. 半导体制冷片的制冷效应展示

6. 半导体制冷片制冷时的参数测量

7. 半导体制冷片的热电效应展示

8. 半导体制冷片热电效应的参数测量
