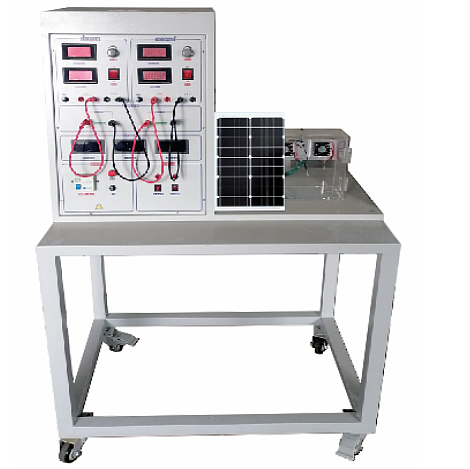

太阳能热泵热电实验装置

太阳能热泵热电实验装置

一、太阳能热泵热电综合实验装置概述

太阳能热泵热电综合实验装置融合了风冷式大功率半导体制冷技术与太阳能技术，旨在演示半导体制冷片在制冷与热泵模式下的工作状态，并验证太阳能与半导体技术的综合应用效果。

二、技术性能指标

1. 输入电源：单相三线～220V±10%，50Hz，确保设备稳定运行。

2. 工作环境：适宜温度范围为-10℃至+40℃，相对湿度需低于85%（在25℃时），海拔不超过4000m。

3. 装置容量：小于0.2kVA，设计节能高效。

4. 外形尺寸：紧凑设计，尺寸为1000mm×700mm×1100mm，便于实验室摆放与操作。

5. 安全保护：内置漏电保护装置，全面符合国家安全标准，保障用户安全。

6. 工作模式：采用风冷式散热技术，结合太阳能供电，提升实验效果与效率。

三、装置特色与亮点

1. 集成化设计：装置集成了太阳能电池、光伏板、控制器、电池储能与大功率半导体制冷组片，构成完整的实训系统。

2. 直观制冷演示：通过制冷片冷端结冰的全过程展示，帮助学生深入理解半导体制冷原理。

3. 实验连接端口：面板配备丰富的实验连接端子，支持帕尔帖效应、塞贝克效应的实验，以及与光伏系统的联合运用，既可进行定性观察，也可进行定量测量。

4. 一体化平台：采用一体化设计，配套有模拟供电系统，确保在无太阳光照条件下，电池能够持续供电，维持实验进行。

四、基本配置与功能详解

1. 可调直流数字电压表（2个）：测量范围0～20V，分别用于监测输入电压与半导体制冷片的电压。

2. 直流数字电流表（2个）：用于监测输入电流与半导体制冷片的电流，提供设备运行状态的关键数据。

3. 直流稳压电源（2个）：提供0～15V连续可调的直流电源，满足实验需求。

4. 风冷式半导体制冷机组：由两片制冷器、风冷散热器等组成，直观展示散热系统的工作原理及现象（注意：原文中提及“水冷散热器”与“风冷热泵式”存在矛盾，此处已更正为风冷散热器）。

5. 温度监测仪表（3个）：实时监测系统各点温度，确保实验准确性。

6. 12V电池：容量12AH，为系统提供稳定电源。

7. 正弦波逆变器：2000W，具备防反接功能，数字显示，确保电源转换稳定可靠。

8. 光伏太阳能板：5W18V，提供绿色可再生能源。

9. 模拟供电系统：确保在无太阳光照时，电池能够长期供电，维持实验进行。

五、实训项目与内容

1. 半导体制冷片热泵效应研究：探索半导体制冷片在热泵模式下的工作状态与性能。

2. 半导体制冷片制冷效应展示：直观展示半导体制冷片的制冷效果。

3. 制冷参数测试：对半导体制冷片在制冷模式下的各项参数进行详细测试。

4. 热电效应参数测试：对半导体制冷片的热电效应参数进行精确测量与分析。

5. 太阳能光伏系统应用实践：了解并掌握太阳能光伏系统的基本组成与工作原理。

6. 太阳能光伏与半导体制冷综合应用：探索太阳能光伏系统与半导体制冷技术的联合应用效果。

7. 光伏储能与太阳能充电系统应用：研究光伏储能与太阳能充电系统的实际应用与性能表现。
