综合传热性能实验平台-核心功能与配置详解

一、主要用途概述：

1、该实验平台旨在观察并分析在自由对流及强迫对流条件下，管道传热的传热系数K值的变化规律。
2、通过模拟不同传热环境，深入探究影响管道传热效率的关键因素。

二、实验核心功能：

该实验平台采用干饱和蒸汽作为热源，通过六种不同性能的试验铜管进行传热实验。铜管在空气中散热，使蒸汽冷凝为水。由于铜管外表状态及空气流动情况的不同，凝水量会有所差异。通过测量单位时间内的凝水量，可以观察和分析影响传热的多种因素，并计算出每根管子的总传热系数。

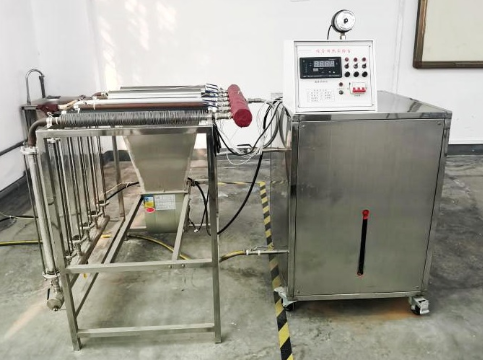

三、实验平台配置与组成：

1、实验铜管：包括硅酸盐保温管、锯末保温管、镀铬保温管、光管保温管、黑管保温管及管束保温管六种，用于模拟不同传热环境。
2、配气管与计量管：用于蒸汽的分配与冷凝水的计量。
3、低噪音风机：提供强迫对流条件，模拟实际工作环境中的空气流动。
4、电热锅炉与蒸汽发生器：产生稳定的干饱和蒸汽作为热源。
5、安全保护装置：包括限压阀、电接点压力表等，确保实验过程的安全。
6、电控装置及箱体、控制阀门、控制台与不锈钢支架：用于实验的电气控制与实验操作平台的搭建。
7、多种性能的传热管道：包括铜裸管、涂黑管、翅片管等，用于对比实验。

四、技术参数与规格：

1、实验压力范围：0-2.5mpa，凝结水量范围：0-0.7kg，凝水时间：45分钟，蒸汽发生压力：0.3mpa。
2、工作电源：三相四线/380V，风机噪音低于70分贝，确保实验环境的舒适性。
3、外形尺寸：1800×1000×1200mm，功率：10KW，重量：280kg，适用于实验室常温、通风干燥处。
4、实验铜管外径：25mm，实验管计算长度：自然对流时L=0.75m，强迫对流时L=0.5m（风筒长度）。
5、凝结水计量管尺寸：Φ40×420mm，风机风量2000 m³/h，功率250W。
6、蒸汽发生器规格：810×600×810 mm，材质为304不锈钢，厚度4mm，确保设备的耐用性。

五、实验指导书与操作步骤：

一、实验目的：

通过干饱和蒸汽在不同传热管道中的冷凝实验，观察和分析影响传热的诸多因素，并计算出每根管子的总传热系数K值。

二、实验台参数：

详细列出实验铜管外径、实验管计算长度、最大蒸汽压力、最大供气量、风机功率、电源及耗电功率等关键参数，确保实验的准确性。

三、实验方法与步骤：

1、加水至蒸汽发生器，并调节至所需压力。
2、打开配汽管上的所有阀门，预热整个实验系统。
3、调节配汽管底部放水阀门，排除胶管内的凝水，开始实验。
4、根据实验需求，进行自然对流或强迫对流实验，记录凝水量与供汽时间。
5、实验完毕后，关闭电源与水源，排空系统内的水与蒸汽。
