高级现场总线过程控制系统实验装置——教学与实践的创新融合
一、装置概述
为了满足高校自动化相关专业的教学实验需求，我们采用前沿的现场总线技术，精心打造了一款集通讯和远程控制于一体的网络化和数字化实验装置。这款现场总线过程控制系统实验设备由现场总线控制系统和对象系统两大核心部分组成，旨在通过先进的电磁阀替代传统手阀，实现上位机的自动或手动控制，从而支持DCS（分布式控制系统）的多种控制策略。
二、现场总线控制系统硬件构成
在电气部分为各种工作部件提供稳定电源的基础上，现场总线控制系统还配备了以下关键硬件：
核心处理器：SIEMENS 315-2DP CPU一个（内置MMC卡），提供强大的计算能力。
电源模块：SIEMENS专用电源模块，确保系统稳定运行。
通信接口：PA Coupler耦合器一个，实现现场总线与上位机的数据交换。
模拟量输入输出：8路模拟量输入模块SM331两个，4路模拟量输出模块SM332一个，满足多样化的数据采集和控制需求。
驱动装置：变频器一个，用于调节电机转速，实现流量、压力等参数的精确控制。
通信线缆：DP通讯线和DP接头若干，确保现场总线网络的稳定连接。
编程与监控：MPI-USB通讯线一条，以及SIEMENS WINCC监控软件和STEP7编程软件，提供直观的操作界面和强大的编程功能。
三、系统特色
该系统实现了过程变量的数字化采集和传输，从现场采集到上位监控的全过程均实现数字化，完美展现了DCS分布控制系统的架构。
四、系统结构
（此处省略具体结构图描述，可参考原文或相关设计图纸）
五、控制对象与系统特点
系统组成：

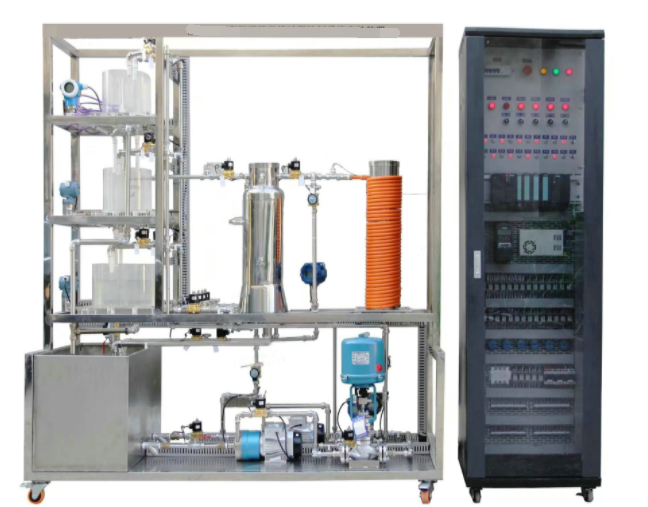

实验对象系统：包含不锈钢储水箱、串接的三个有机玻璃圆筒型水箱、三相4.5kW电加热锅炉及铝塑盘管等，构成完整的实验环境。动力系统由两套设备组成，分别用于不同的实验场景。
检测与执行装置：包括三只扩散硅压力变送器（分别检测上、中、下水箱液位）、三只涡轮流量计（分别检测两条动力支路及盘管出水口的流量）、六只Pt100热电阻温度传感器（分别检测锅炉内胆、锅炉夹套、盘管及上水箱出水口水温）等，以及电磁阀、电动调节阀、可控硅温度控制模块等执行器，实现精确的控制和监测。
系统主要特点：
涵盖流量、压力、液位、温度四大热工参数，满足多样化的实验需求。
执行器类型丰富，包括电动调节阀、变频器等，实现多种控制策略。
可通过改变调节器设定值或电磁阀制造扰动，模拟真实工业环境。
一个被调参数可在不同动力源、执行器和工艺线路下演变成多种调节回路，便于比较和优化控制方案。
支持多变量控制系统及特定过程控制系统的实验，提升实验教学的深度和广度。
六、实验内容概览
该实验装置支持以下丰富的实验内容，旨在提升学生的实践能力和理论知识：
现场总线控制系统（DCS）的组成与认识实验
下位机软件硬件组态与程序编写
上位机软件通信建立与界面组态
一阶单容上水箱对象特性测试实验
二阶双容水箱对象特性测试实验
上水箱液位PID整定实验
串接双容下水箱液位PID整定实验
三容液位定值控制实验
锅炉内胆水温PID控制实验
锅炉夹套水温PID控制实验
单闭环流量PID控制实验
锅炉内胆水温位式控制实验
水箱液位串级控制实验
三闭环液位控制实验
锅炉夹套与内胆水温串级控制实验
锅炉内胆水温与水流量串级控制实验
上水箱液位与进水流量串级控制实验
单闭环流量比值控制实验
下水箱液位前馈-反馈控制实验
锅炉内胆水温前馈-反馈控制实验
温度纯滞后控制实验
流量纯滞后控制实验
锅炉夹套与内胆水温解耦控制实验
上水箱液位与出口水温解耦控制实验（注：实验内容可根据实际教学需求进行调整和扩展
