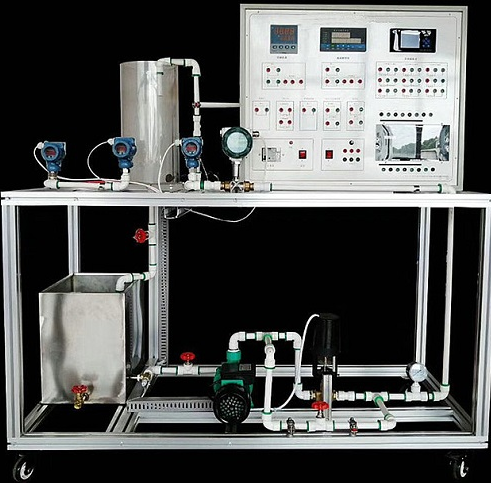

阀门控制安装实验装置

阀门控制安装实验装置

一、阀门控制安装实验装置构成详解：

1、位式调节系统组件：

• 核心设备：水泵、压力调解阀、电磁阀以及水位传感器；

• 控制仪表：位式调节控制仪与无纸记录仪，精准记录数据；

• 辅助设备：上下水箱，用于模拟实际水位变化；

• 信号传输：水位传感器将水位变化转化为4-20mA标准信号，经分线器分配至控制仪，与预设值对比，实现水位控制。

2、PID调节系统组件升级：

• 在位式调节基础上增加电动调节阀，提升调节精度；

• PID控制调节控制仪，通过P、I、D参数设置，实现更复杂的水位控制；

• 参数设置灵活：P、I、D参数既可手动调整，也可通过控制仪自整定功能优化。

实验操作步骤指南：

• 初始准备：确保下水箱充满水；

• 电源接通：检查电源连接无误；

• 系统启动：启动水泵，检查系统密封性；

• 参数设定：将给定值设定为小于一米（如600mm）；

• 调节输出：通过模拟输出调节排水量；

• 压力调整：根据需求调节供水压力；

• 数据记录：待系统稳定后，记录仪表显示参数及液位计数值。

二、技术参数规格说明：

• 储存能力：30L大容量储存罐；

• 水泵性能：250W功耗，最大流量150L/min，转速高达2800min-；

• 压力范围：压力传感器测量范围0-100mbar；

• 控制阀规格：DN20口径，4.0m³/4-20MA信号范围；

• 设备尺寸：长宽高分别为1500x700x1750mm，紧凑设计；

• 设备重量：约124Kg，便于移动与安装。

三、装置功能特性阐述：

• 实用性突出：采用市场主流的DDC控制器及标准通信接口，确保系统兼容性与扩展性；

• 可视化监控：上位机软件实时显示系统运行状态，便于远程监控与管理；

• 控制元件直观：面板集成控制开关旋钮、指示灯及系统流程图，便于现场操作与故障排查；

• DDC7501主机详细参数：

• 供电电压：+24V稳定供电；

• 模拟量输入输出：12个AI输入点，5个AO输出点，满足多样化控制需求；

• 数字量输入输出：8个DI输入点，8个DO输出点，增强系统灵活性。
