热工仪表及控制实训装置 - 产品综述

本实训考核装置是依据劳动和社会保障部所制定的职业/工种资格（标准）《热工仪表及控制装置安装工》、《热工仪表及控制装置试验工》以及《热工仪表及控制装置检修工》的实训考核要求精心设计的。它能够涵盖多种技能训练项目，主要聚焦于敏感元件与取源部件的安装、仪表管路的布局、电气导线的铺设以及仪表与设备的装配等核心技能。此装置不仅适用于职业院校相关专业人员的岗位技能培训，同时也能够满足各级技能培训机构和职业技能鉴定中心对相关工种的鉴定考核需求。

二、产品亮点

1、高度仿真性：采用电厂实际应用的装置元件，确保实训内容与岗位需求高度契合；
2、灵活可配置：通过创新的网孔板设计，用户可以根据实际需求自行设计布线系统，进行设备安装与接线等实训操作，极大地提升了实训的灵活性和实用性。

三、技术规格

1、电源输入：三相四线制，额定电压380V，允许波动范围±10%，频率50Hz；
2、工作环境：适宜温度范围为-10℃至+50℃，相对湿度需小于85%（在25℃时），适用海拔不超过4000米；
3、装置功率：小于3kVA，确保能耗控制在合理范围内；
4、外观尺寸：控制平台尺寸为1800mm×630mm×1773mm，对象系统尺寸为1600mm×750mm×1540mm，便于摆放与操作。

四、系统构成

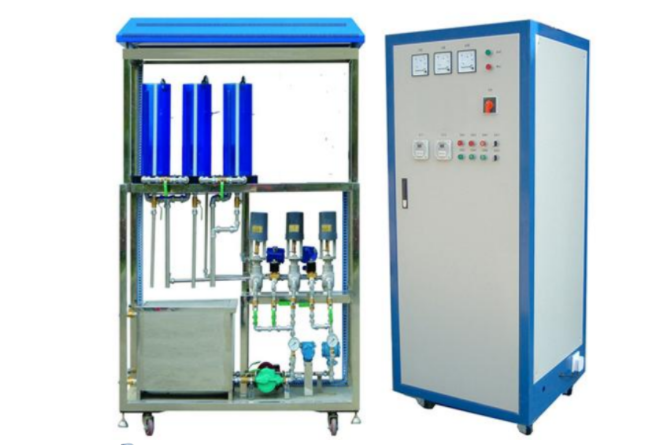

系统对象涵盖了不锈钢蓄水箱、透明有机玻璃圆筒型水箱、电阻炉、电动与气动执行机构、空气压缩机以及各类阀门与管道，确保实训内容的全面性和实用性。

五、实训内容概览

1、系统组成认知：帮助学员熟悉实训装置的整体构成；
2、测量元件原理及安装：

• 温度、压力、流量及物位测量原理的学习与实践；

• 各类测量元件的安装技巧与注意事项。
  3、测量元件单体校验：

• 热电偶、热电阻、流量检出装置、物位检出装置及压力检出装置的校验流程与方法。
  4、显示仪表及变送器安装调试：

• 动圈仪表、压力变送器、液位变送器、电容式差压变送器及盘上仪表的安装与调试技巧。
  5、开关量仪表安装调试：

• 压力、差压、流量及温度开关的安装与调试步骤。
  6、气动基地式仪表安装调试：

• 气动基地式压力、差压、液位及温度仪表的安装与调试要点。
  7、控制仪表安装调试：

• 电动与气动调节阀的安装与调试；

• 可编程序控制器控制系统的安装与调试；

• 执行器及执行机构的安装与校验流程
