旋风除尘实验装置

旋风除尘实验装置

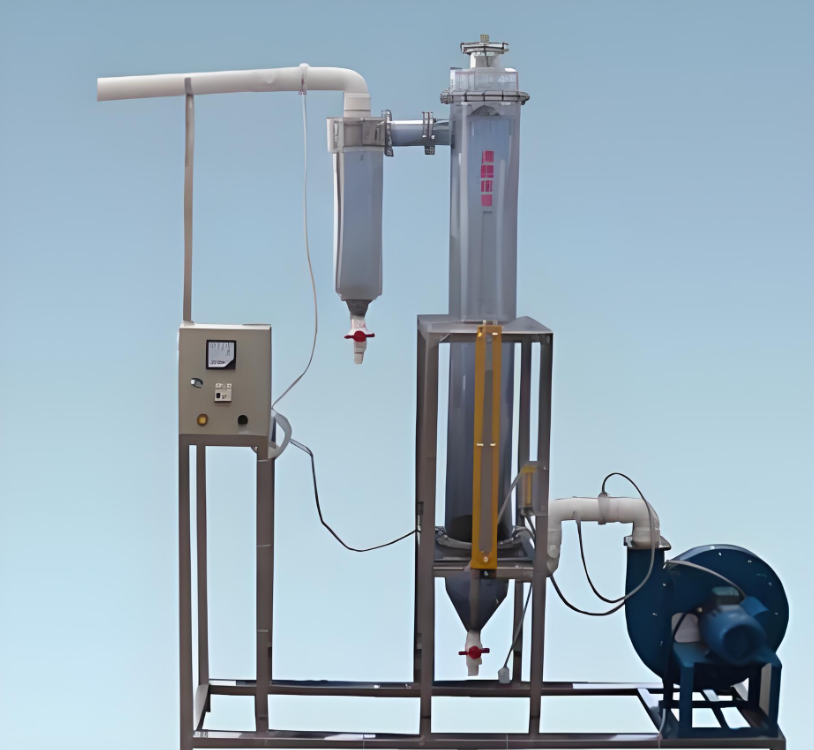

旋风除尘实验装置特性概述：

一、装置构造与设计亮点：
1、此实验装置布局精心策划，兼具实用与美学，结构条理清晰，整体性强，给人以和谐统一的视觉感受。
2、核心部件——旋风分离器，选用透明有机玻璃材质精心打造，使得操作者能够直观洞察不同工况下粉尘在分离器内的动态行为，为研究提供了极大便利。

二、实验主旨目标：
1、通过细致观察，深入了解含尘气流在旋风分离器内部的流动模式及特性。
2、探究旋风分离器的除尘机制，并通过实验数据计算其除尘效率，为实际应用提供理论依据。

三、核心组件构成：
1、特制粉尘投放瓶，用于向系统中引入粉尘。
2、粉尘收集瓶，负责接收并储存经分离后的粉尘。
3、高效风机，提供实验所需的气流动力。
4、透明的旋风分离器，作为实验的核心装置。
5、风量调节阀，实现对气流量的精准控制。
6、集成电路控制系统，确保实验过程的安全与稳定。
7、坚固的不锈钢框架，支撑整个实验装置。
8、直观易用的控制屏，便于操作与监控。

四、关键技术参数与配置：
1、运行环境适应性广，适宜温度范围为5℃至40℃，配备220V、250W的电力供应。
2、粉尘投放与收集容器均采用优质304不锈钢材质，耐腐蚀，使用寿命长。
3、除尘性能卓越，除尘效率稳定在70%至80%之间，能处理含尘浓度低于50g/m³的气体，有效针对20至200微米的粉尘粒径。
4、风机性能强劲，风量达到480m³/h，风压1300Pa，功率250W，转速高达2800r/min，确保实验气流稳定可靠。
5、标准旋风分离器直径为Φ200mm，内筒出口直接连接收集装置，采用透明有机玻璃制造，便于观察与分析。
6、配备尾气收集装置，包括收集罩与管道，确保实验过程中尾气得到妥善处理。
7、控制屏与框架同样采用304不锈钢材质，设计紧凑，外观美观，操作流程简洁明了，操作便捷。
8、装置整体尺寸适中，为1200×500×1600mm，框架设计为可移动式，配备脚轮及固定脚，便于移动与定位。
