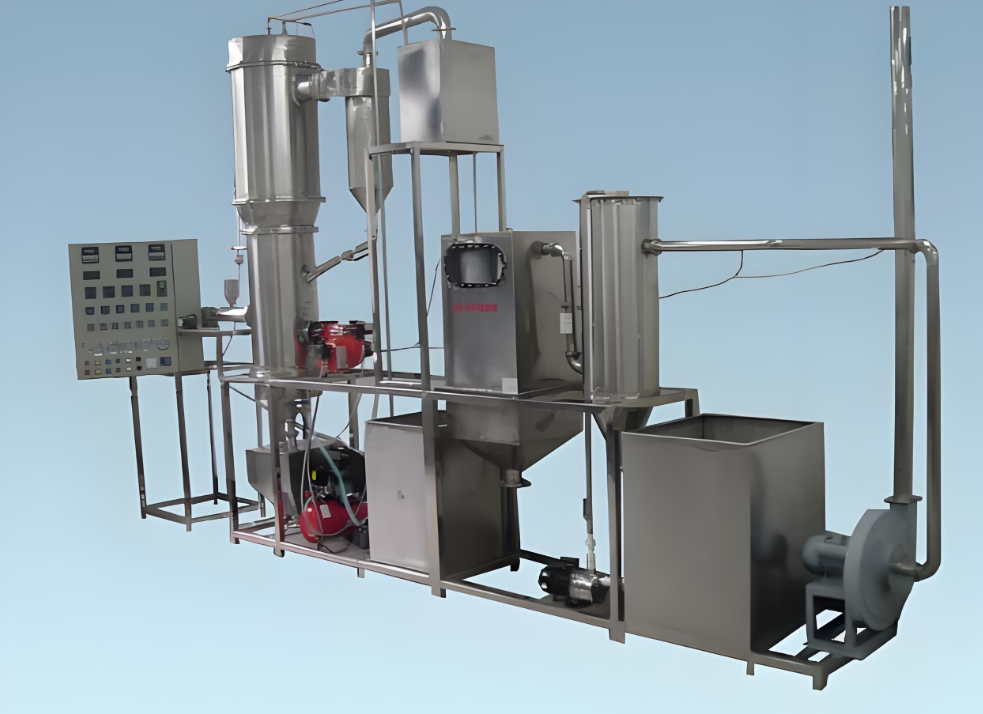

流化床燃烧实训装置

流化床燃烧实训装置

流化床燃烧实训系统核心参数与配置概览：

一、核心参数详解：

1. 外观尺寸：该实训装置总长4600毫米，宽度为600毫米，高度达到2600毫米，专为实验操作设计，确保足够的操作空间与观测视野。

2. 电力需求：系统电源电压设定为标准的220伏特，以满足常规实验室电力配置，便于接入与使用。

3. 功率消耗：整体功率为3700瓦特，确保了设备在高效运作的同时，也符合节能减排的环保理念。

二、实训装置全面配置：

1. 主体设备：装置配备了一整套不锈钢材质的流化床燃烧系统，确保设备的耐腐蚀性和长期稳定性。

2. 燃烧室结构：炉膛设计为圆形横截面，优化了燃烧效率，同时炉膛侧壁与布风板之间的设计，确保了燃烧过程的均匀性。

3. 燃料供给：采用0#轻柴油作为燃料（需用户自备），确保燃烧过程的稳定性和高效性。

4. 分离与除尘：集成了一套旋风分离器和布袋除尘器，布袋数量为4个，有效捕集燃烧产生的颗粒物，保障环境清洁。

5. 动力与传输：配置了3台电机，为整个系统提供稳定的动力支持。

6. 烟气处理：包含烟气净化设备和洗涤塔，确保排放的烟气符合国家环保标准。

7. 辅助设备：料斗、冷却水箱、热水泵、溶液箱及溶液泵等，为系统提供了全面的辅助支持。

8. 气体供应：配备了空气压缩机和送风机，确保燃烧过程所需的空气供应充足。

9. 引风与调控：引风机负责烟气的排出，同时，温度及控制系统、热电偶、变送器、显示仪表等，共同构成了精准的控制系统，确保燃烧过程的稳定性和安全性。

10. 操作便捷性：卸灰设备简化了灰渣的处理过程，电控箱、漏电保护开关、按钮开关等，确保了操作的安全性和便捷性。

11. 连接与支撑：连接管路确保各部件之间的顺畅连接，带移动轮子的不锈钢支架则提供了灵活的移动和定位功能。
