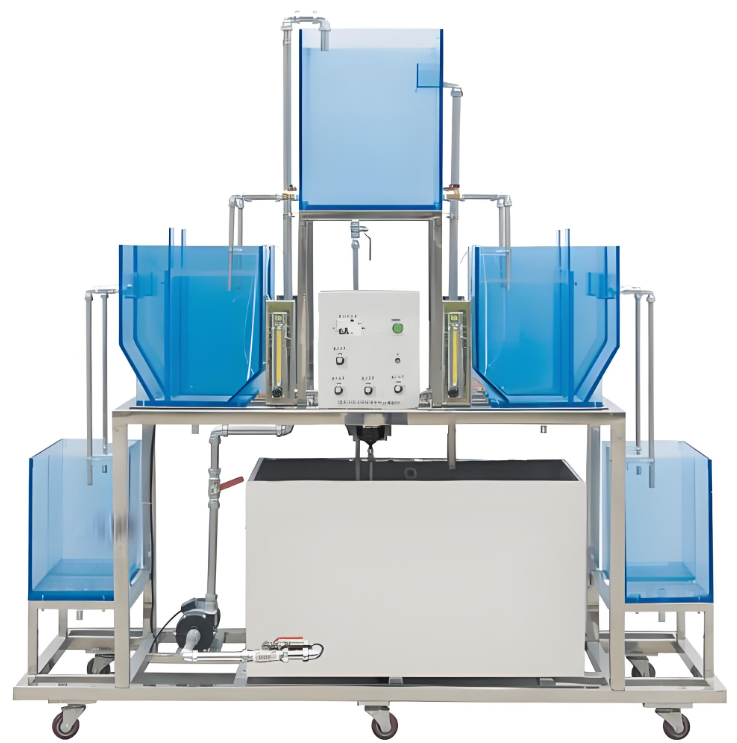

多级完全混合式曝气式污水处理装置

多级完全混合式曝气式污水处理装置

多级完全混合式曝气污水处理装置-实验旨趣与核心参数配置

一、实验旨趣与目标
污水处理构筑物动态模型实验的核心目的在于，将排水工程教材中的理论知识与实践操作紧密结合，使学生能够通过直观的观察，深入理解构筑物的结构特征、内部机制以及水流在其内部的流动模式，从而巩固并深化所学知识。具体而言，本次实验旨在：

1. 深化认识：通过观察完全混合型活性污泥法处理系统的实际运行，增进对该系统独特性和运行机理的理解。

2. 培养技能：通过调试和控制模型实验系统，初步锻炼学生的小型模拟实验操作能力。

3. 掌握控制方法：熟悉活性污泥法处理系统的调控手段，并深入理解污泥负荷、污泥龄、溶解氧浓度等关键控制参数在实际运行中的关键作用。

二、核心技术与参数指标

1. 环境温度：实验环境需维持在5℃至40℃之间，以确保系统的稳定运行。

2. 处理能力：处理水量设定为20至30升/小时，以满足实验需求。

3. 曝气量：空气曝气量控制在100至300升/小时，以保证污水中的氧气充足。

4. 水质标准：

• 进水水质：BODcr 400至800毫克/升，COD5 200至400毫克/升，SS 0至300毫克/升，pH值6至9。

• 出水水质：BODcr降至70至150毫克/升，COD5降至20至40毫克/升，SS降至20至80毫克/升，pH值保持不变。

5. 反应池尺寸：实验装置包含四只反应池，每只尺寸为350毫米×300毫米×400毫米。

6. 装置尺寸：整体装置尺寸为1800毫米×700毫米×1600毫米，便于实验操作与观察。

7. 电力配置：工作电源为AC220V±10%，50Hz，单相三线制，功率1500W，配备接地保护、漏电保护和过流保护等多重安全保障。

三、关键配置与组件

1. 原水箱：采用白色PP板材质，厚度10毫米，尺寸为500×400×550毫米，底部设有放空阀，便于排水。

2. 清水箱：两只，同样采用白色PP板材质，厚度10毫米，尺寸为250×400×500毫米，底部亦设有放空阀。

3. 搅拌系统：配备搅拌电机1台，304不锈钢搅拌桨1套，功率25W，转速120rpm，含调速器1只，用于原水箱内水体的均匀混合。

4. 反应曝气池：四套合建式，采用透明有机玻璃材质，厚度10毫米，尺寸为300×300×350毫米，内含曝气装置。

5. 高位配水箱：采用透明有机玻璃材质，厚度10毫米，尺寸为400×350×400毫米，用于向反应池提供稳定水流。

6. 磁力水泵：防腐蚀设计，流量16至19升/分钟，扬程2.7至3.4米，功率20W，用于水体的循环与输送。

7. 空气压缩机：电源220V，功率550W，排气量36升/分钟，压力0.4-0.8MPa，气量容积8升，为曝气装置提供稳定气源。

8. 流量测量与调节：配备四只气体流量计（LZB-10，量程100~1000L/h），用于精确测量和调节气体流量。

9. 实验台面：采用白色10毫米厚PP板制成，便于实验操作与清洁。

10. 电源控制系统：包含双面亚光密纹喷塑电控箱1只，漏电保护器、电压表、带锁按钮开关及线管等组件，确保实验过程的安全与稳定。

11. 连接管道与阀门：采用UPVC材质的连接管道和阀门（中财品牌），确保系统的密封性和耐用性。

12. 实验台架：采用30mm×30mm不锈钢方管构建的实验台架，配备万向轮及禁锢脚，便于实验装置的移动与固定。
