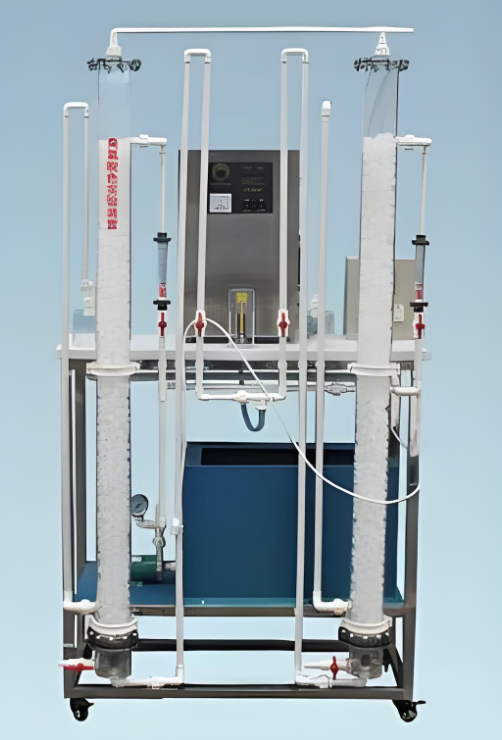

臭氧脱色实验装置

臭氧脱色实验装置

臭氧脱色实验系统-实验目标：

臭氧，作为一种高效的氧化剂，其氧化性能在自然元素中仅次于氟，广泛应用于水处理领域，包括除臭、灭菌、脱色、除铁、去除氰化物及有机物等。本实验系统专注于臭氧脱色效果的演示，旨在达成以下目标：

1、通过调整臭氧的浓度变量，观测并记录其对脱色反应时间及效果的具体影响。
2、借助透明的有机玻璃材质，直观观察臭氧脱色过程中的现象变化。

二、系统运行原理概述：

臭氧在脱色、消毒、除臭等方面展现出显著效果。例如，臭氧与酚的反应过程中，酚首先被氧化成邻苯二酚，随后进一步氧化成邻醌。在充足的臭氧供应下，氧化反应可持续进行，尽管仅有少量酚能完全转化为二氧化碳和水。本实验系统专注于脱色功能，臭氧作为氧化剂依次通过三个氧化柱，并在柱内被聚丙烯填料球增大接触面积，从而优化脱色效果。

三、关键性能指标与技术规格：

1、环境温度适应性：5℃至40℃范围内稳定运行。
2、处理能力：每小时可处理水量达100升。
3、臭氧净化功能：有效去除水中的异味、杂质，包括脱色、除铁、去氧化物及有机污染物。
4、水质改善范围：进水浊度（含颜色）为1°至5°，出水达到无色，浊度降低至1°至2°。
5、氧化柱规格：两根，直径80毫米，高度1300毫米。
6、整体尺寸：长1100毫米，宽400毫米，高1600毫米。
7、电源配置：AC220V±10%，50Hz，单相三线制，功率500W，配备接地、漏电、过流等多重安全保护。

四、核心组件与配置：

1、反应柱：主体由两根透明有机玻璃制成，壁厚6毫米，直径80毫米，高度1300毫米，便于观察反应过程。
2、臭氧生成装置：1台，产气量5克/小时，采用空气源风冷设计，气量可调，杀菌效率超过99%，外壳采用耐腐蚀的304不锈钢。
3、磁力驱动进水泵：1台，防腐设计，流量范围27至32升/分钟，扬程3.1至4.3米。
4、压力监测：配备1只压力表，测量范围0至0.6兆帕。
5、流量控制与测量：液体流量计2个，量程10至100升/小时；气体流量计2个，量程30至300升/小时。
6、水箱配置：原水箱与清水箱各1个，采用白色PP板制作，厚度10毫米，底部设放空阀，便于排水。
7、搅拌系统：包括1台搅拌电机和1套304不锈钢搅拌桨，功率15瓦，转速90转/分钟。
8、填料装置：聚丙烯填料球2套，填充高度占柱高的60%至70%。
9、电源与控制系统：集成电控箱，含漏电保护器、电压表、带锁按钮开关等组件，确保操作安全。
10、连接管道与阀门：采用UPVC材质，品牌为中财，确保系统稳定运行。
11、实验台架：不锈钢框架，30毫米×30毫米方管，配备万向轮及禁锢脚，便于移动与固定。
