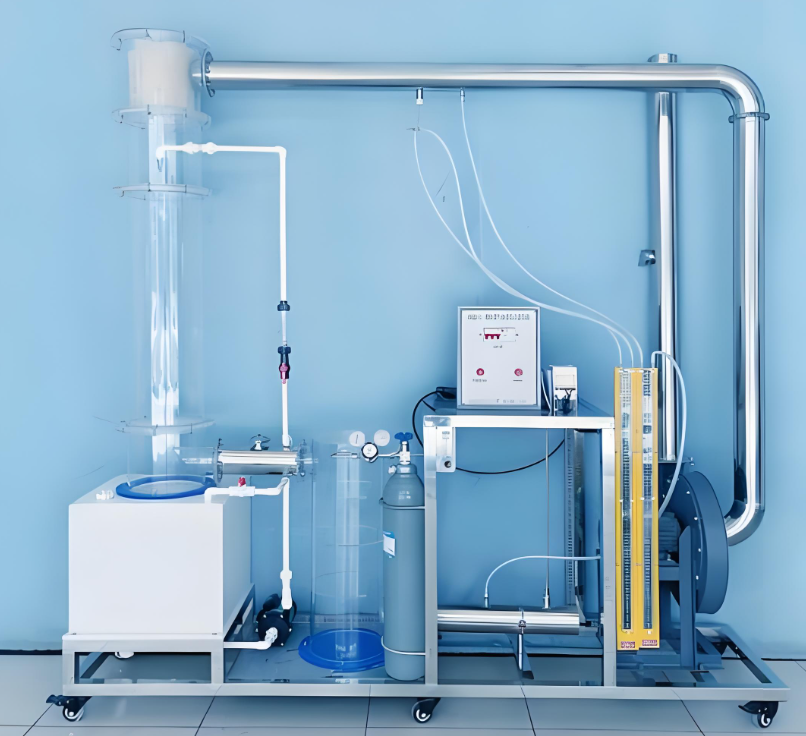

填料塔气体吸收实验设备详解

一、原理、用途及特性概述：

填料塔，作为一种高效的气液传质设备，采用逐级接触的方式实现蒸馏和吸收两种关键分离操作。在化工、石油化工及石油等领域中，填料塔因其独特的优势而得到广泛应用。在塔内，气体以一定速度上升，而液体则沿降液管流下后，在筛板上水平流动，与上升气流充分接触，完成传质过程。筛板塔因其高空塔速度、大生产能力、高塔板效率、大操作弹性、低造价以及便捷的检修和清理等特点，成为众多工业领域的首选。本实验装置专为教学演示设计，旨在直观展示填料塔的工作原理。

二、核心技术参数与性能指标：

1. 环境温度：适宜范围为5℃～40℃，确保实验条件稳定。

2. 动力装置：采用正压式布置，确保气体流动顺畅。

3. 填料塔尺寸：约Ø250mm×1500mm，满足实验需求。

4. SO2进气浓度：可调节范围为0.01%~0.5%，便于研究不同浓度下的吸收效果。

5. 空塔气速：0.5~1.2m/s，确保气液充分接触。

6. 压力损失：每米500Pa，反映塔内流动阻力。

7. 液气比：1~10L/m³，可根据实验需求调整。

8. 喷淋密度：6~8m³/(m²·h)，确保液体均匀分布。

9. 雾沫夹带：小于7%，减少液体损失。

10. 处理气量：约50~200m³/h，适应不同规模的实验。

11. 吸收效率：约80%，反映设备性能。

12. 填料类型：采用Ø38mm空心多面球，提高传质效率。

13. 气体混合缓冲罐：PE塑料材质，确保气体混合均匀。

14. 整体尺寸：1900mm×500mm×2200mm，结构紧凑。

15. 工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，配备多重安全保护。

16. 线路安装：使用环保阻燃电气配线槽，符合国家标准，布线整齐，便于维护。

三、主要配置清单：

1. 填料气体吸收塔：透明有机玻璃材质，厚度8mm，含聚炳烯填料、除雾器等附件。

2. 压力测量与监测：U形压力计1个，人工监测进出口2组，测压环2组，透明测压软管若干。

3. 气体供应系统：SO2气体钢瓶1套（10升），气体流量计1个，不锈钢双表头气体减压阀1只。

4. 贮液箱：白色PP板材质，厚度10mm，含加药口。

5. 水泵与喷淋系统：耐酸耐碱水泵1台，流量1m³/h，扬程15m，功率750W，含液体喷淋分配装置。

6. 流量测量与调节：液体流量计1只（LZS-25，量程160~1600L/h）。

7. 气尘静态混合器：采用箱式静态混合器，提高气体混合效果。

8. 通风与调节系统：离心通风机1台，电压220V，功率1.1Kw，转速2900r/min，配变频器调节风量。

9. 电源控制系统：双面亚光密纹喷塑电控箱1只，含漏电保护器、带灯自锁按钮开关。

10. 连接管路与阀门：Ø110连接管路及控制球阀，确保流体顺畅流动。

11. 实验台框架：不锈钢框架实验台（38mm×38mm不锈钢方管），配万向轮及禁锢脚，便于移动与固定。

四、教学资源与虚拟实训系统：

本实验装置配备先进的虚拟实训系统，包含以下功能：

1. 3D仿真演示软件：与设备使用内容完全一致，提供直观的操作指导。

2. 屏幕大小可调：3D仿真软件屏幕大小可根据需求进行编程调整，适应不同教学场景。

3. 实验流程动画：整套软件包含实验过程流程动画，帮助学生更好地理解实验步骤和原理。
