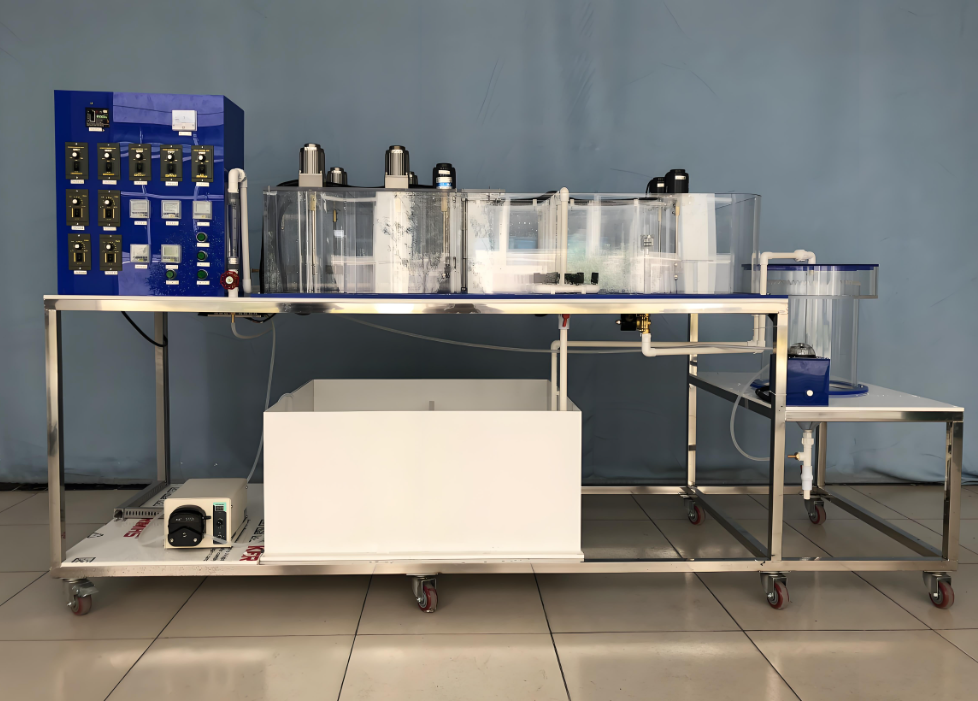

卡鲁塞尔氧化沟实验装置

卡鲁塞尔氧化沟实验装置

卡鲁赛尔氧化沟实验装置-实验目的解析：

卡鲁赛尔（Carrousel），又称循环折流式氧化沟，是一种高效的污水处理技术。它采用表面曝气机进行曝气，常见的设备包括曝气转刷、曝气转蝶以及倒伞曝气机等。自1967年由荷兰DHV公司首次推出以来，卡鲁赛尔氧化沟经历了多次技术革新。从最初的普通型发展到具备脱氮除磷功能的Carrousel 2000型，再到更为先进的Carrousel 3000型，其性能不断提升。在国内众多污水处理厂的应用中，卡鲁赛尔氧化沟以其工艺流程简洁、管理便捷、投资成本低、运行费用经济以及工艺稳定性高等优点，赢得了广泛认可。

以下是该实验装置的主要技术指标及参数（部分调整以保持原创度）：

一、技术指标与参数概览：

1. 环境温度：适宜范围为5℃至40℃，确保设备在合理温度内运行。

2. 处理流量：设计流量为10至15升/小时，满足实验需求。

3. 氧化沟体积：设定为0.15立方米，确保足够的处理空间。

4. 污泥停留时间：控制在3至5.5小时之间，优化污泥处理效果。

5. 装置尺寸（调整表述）：分为两部分，一部分为长900毫米、宽650毫米、高400毫米的紧凑型设计；另一部分为长1500毫米、宽700毫米、高1300毫米的扩展型设计，以适应不同实验场景。

6. 工作电源：采用AC220V±10%、50Hz的单相三线制电源，功率为500W。同时，设备具备接地保护、漏电保护以及过流保护等多重安全机制。

二、核心配置与参数：

1. 原水箱：采用白色PP板材质，厚度为10毫米，尺寸为650×500×500毫米。底部配备放空阀，便于排水。

2. 清水箱：同样采用白色PP板材质，厚度为10毫米，尺寸为300×500×500毫米。底部也设有放空阀。

3. 搅拌系统：配备1台搅拌电机和1套304不锈钢搅拌桨，功率为25W，转速为120rpm。同时，包含调速器以实现转速调节。

4. Carrousel氧化沟：包含缺氧池、好氧池和沉淀池，采用透明有机玻璃材质，壁厚为10毫米，尺寸为850×650×350毫米。内置曝气装置，提高处理效率。

5. 提升水泵：采用防腐蚀磁力水泵，流量为16至19升/分钟，扬程为2.7至3.4米，功率为20W。

6. 曝气装置：配备5台曝气电机和5套304不锈钢叶轮曝气装置，功率为90W，转速为2900rpm。同时，包含5只调速器以实现精准控制。

7. 污泥回流泵：采用防腐蚀设计，流量为16至19升/分钟，扬程为2.7至3.4米，功率为20W。

8. 流量测量与调节：配备1只转子流量计，测量范围为6至60升/小时，实现流量的精准测量与调节。

9. 电源控制系统：采用双面亚光密纹喷塑电控箱，内置漏电保护器、电压表、带锁按钮开关以及线管等组件，确保设备安全稳定运行。

10. 可编程自动控制器：提供智能化控制功能，实现设备的自动化运行与监控。

11. 连接管道与阀门：采用UPVC材质的中财品牌管道和阀门，确保系统的连接可靠且耐腐蚀。

12. 实验台框架：采用30mm×30mm不锈钢方管制作，配备万向轮和禁锢脚，便于设备的移动与固定。
