脉冲除尘器实验装置详解：原理、应用与特性

一、装置概述与工作原理

本实验装置为核心型脉冲布袋除尘器，归类于过滤式除尘器的范畴，专为分离并捕集气流中的粉尘而设计。该装置采用高质量的纤维织物作为滤料，广泛应用于工业尾气除尘领域，以其卓越的除尘效率（通常超过99%）赢得行业青睐。其基本原理简述如下：含尘气流经进气管进入除尘器后，改变流向，自圆筒形滤袋外侧渗透至内侧。在此过程中，粉尘因滤料孔隙的阻碍作用被截留并沉积于滤料表面，而净化后的气体则顺利通过滤袋上方排出。累积的粉尘通过定期由布袋顶部的压缩空气喷嘴喷射高压气体，使布袋瞬间膨胀并振动，进而使粉尘层脱落，最终落入灰斗中收集。特别值得一提的是，滤袋表面逐渐形成的粉尘初层，实则为提高除尘效率的关键层，但随着粉尘累积导致压差增大，需适时清灰以维持高效运行。

二、关键技术参数概览

1. 工作环境：适宜于5℃至40℃的温度范围。

2. 气流模式：采用外滤式气体流动方式，配合负压式动力装置布局。

3. 处理能力：可处理50至300m³/h的气体量。

4. 过滤速度：设定为1m/min，确保高效过滤。

5. 净化效能：设备净化效率远超99%，达到高效除尘标准。

6. 压力损失：压损控制在800～1200Pa之间，维持系统稳定运行。

7. 物理尺寸：长2300mm、宽600mm、高2000mm的紧凑设计。

8. 电力配置：AC220V±10%、50Hz单相三线制电源，总功率1500W，配备多重安全保护机制。

9. 线路安装：遵循环保阻燃标准，使用电气配线槽，确保布线整齐、安全可靠。

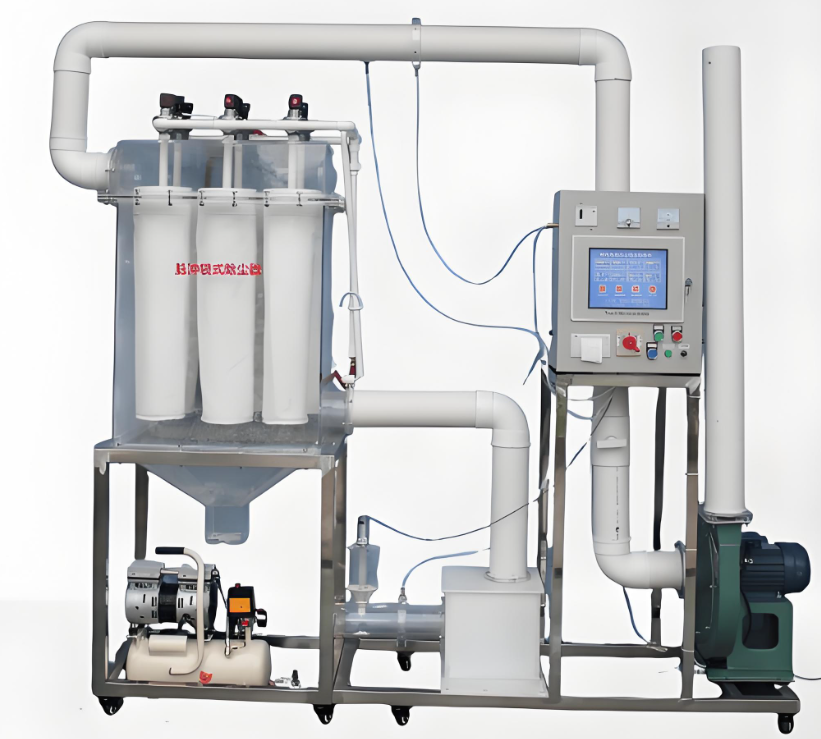

三、核心配置组成

1. 脉冲袋式除尘器：采用透明有机玻璃材质，壁厚10mm，直观展示内部结构，配备卸灰装置，便于维护。

2. 高效滤袋系统：配置6个涤纶针刺毡覆膜滤袋，内滤式设计，单袋过滤面积0.35平方米，确保高效过滤。

3. 脉冲控制装置：含6套Ø 25 mm脉冲电磁阀，精准控制清灰过程。

4. 空气压缩机：提供稳定气源，功率750W，最大气量36L/min。

5. 粉尘加料系统：自动加料装置，便捷高效。

6. 气尘混合装置：箱式静态混合器，确保粉尘与气流均匀混合。

7. 压力监测系统：配备U形压力计、测压环及透明软管，实时监测系统运行状态。

8. 风机与调速系统：离心通风机配变频器，灵活调节风量，满足实验需求。

9. 电控系统：集成于双面亚光电控箱内，包含漏电保护、自锁按钮等安全元件。

10. 连接管路与实验台：采用Ø 110连接管路及不锈钢框架实验台，稳固耐用，便于移动。

四、教学资源扩展（虚拟实训系统）

为了深化教学体验，配套提供先进的3D仿真演示软件，其特点包括：

1. 高度仿真：软件界面与实物设备高度一致，操作体验真实。

2. 灵活定制：软件屏幕大小可调，适应不同教学场景。

3. 动画演示：全流程动画展示实验过程，直观易懂。
