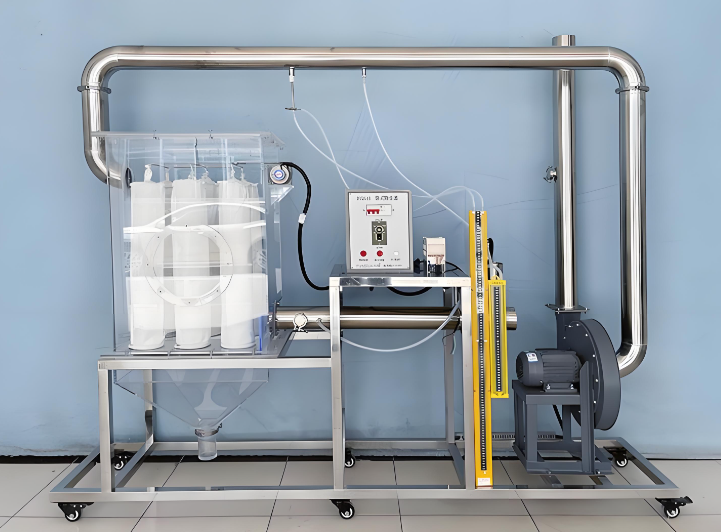

机械振打袋式除尘实验装置

机械振打袋式除尘实验装置

一、装置概述与原理

本装置核心为布袋除尘器，作为过滤式除尘器的典范，它通过含尘气流穿越精心设计的纤维织物滤料层，实现粉尘的高效分离与捕集。这一古老而经典的技术，因其在工业尾气处理中展现出的卓越效率（通常超过99%）、稳定性能、以及简便的操作流程，正逐步扩大其应用范围。其工作原理简述如下：含尘气体自进气管涌入除尘器内，随后沿圆筒形滤袋外侧向内侧渗透。在此过程中，粉尘颗粒被滤料捕捉并沉积，而净化后的气体则从滤袋顶部逸出。为维持高效除尘状态，定期通过安装在滤袋顶部的压缩空气喷嘴释放高压气体，使滤袋瞬间膨胀并振动，促使沉积的粉尘脱落至灰斗中。值得注意的是，滤料表面初期形成的粉尘层（粉层初层）显著提升了除尘效率，但随着粉尘积累，需适时清灰以防效率下降及系统阻力增加。

二、关键技术参数与性能指标

1. 环境适应性：适应于5℃至40℃的广泛温度范围。

2. 气体流动模式：采用高效的外滤式气体流动方式，动力装置以负压形式布置。

3. 处理能力：灵活处理50至300m³/h的气量需求。

4. 过滤效率：确保净化效率超过99%，展现卓越除尘性能。

5. 系统压损：维持在800至1200Pa的合理区间内。

6. 设备尺寸：紧凑设计，长2300mm、宽600mm、高2000mm，便于安装与操作。

7. 电气配置：工作电源为AC220V±10%、50Hz单相三线制，总功率1500W，配备全面的安全保护机制，包括接地保护、漏电保护及过流保护。

8. 线路布局：采用环保阻燃电气配线槽，布线规范、绝缘良好，便于日常维护与检修。

三、核心配置与特色组件

1. 布袋除尘器主体：采用透明有机玻璃材质，壁厚达10mm，直观展示除尘过程。尺寸为长800mm、宽600mm、高800mm，内置卸灰装置，便于清理。

2. 高效滤袋组件：配备6个涤纶针刺毡覆膜滤袋，过滤速度设定为1m/min，单个滤袋过滤面积0.35平方米，规格Ø 160×700 mm，采用内滤式设计，确保高效过滤与长久耐用。

3. 智能振打系统：集成250W振打电机与304不锈钢机械振打装置，通过定时振动有效清除滤袋积尘。

4. 自动化加料装置：配备有机玻璃粉尘自动加料装置，实现立式加料，简化实验准备流程。

5. 气尘混合优化：采用箱式静态混合器，确保气尘混合均匀，提升除尘效果。

6. 监测与调控系统：配备U形压力计、人工监测进出口、测压环及透明测压软管，结合变频器调节风机转矩，实现风量精准控制。

7. 安全可靠的电控系统：双面亚光密纹喷塑电控箱，集成漏电保护器与带灯自锁按钮开关，确保操作安全无忧。

8. 便捷的实验平台：不锈钢框架实验台，稳固耐用，配备万向轮及禁锢脚，便于移动与固定。
