一、信号照明集成保护实训系统 - 功能概览：

信号照明集成保护实训系统专为模拟井下127V供电环境设计，旨在为照明与信号负载提供高效、安全的电源控制方案。该系统集成了短路防护、漏电检测及电缆绝缘预警等多重保护功能，紧密贴合实际矿井作业中广泛应用的ZBZ系列矿用隔爆型设备设计理念。通过高度还原的工作模式与功能特性，本系统不仅提升了学员对信号照明保护机制的理解，还巧妙融入了多个预设故障点，让学员在实战演练中掌握故障诊断与修复的精髓技巧。本系统作为矿山电气类专业教育、煤矿安全准入培训及矿山电工技能评级的理想工具，其应用价值不言而喻。

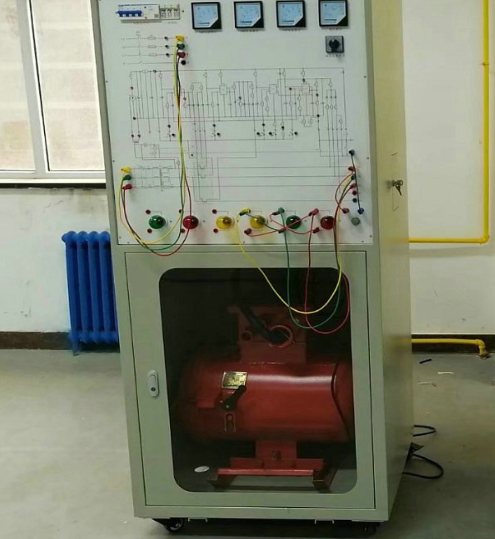

系统架构方面，采用一体化柜体设计，上部为标注详尽的铝质控制面板，直观展示电气布局图，并设有透视窗口，便于学习者直观观察与测试分析。下部空间灵活配置，可按需安装ZBZ系列矿用隔爆型信号照明综合保护装置实物（或作为储物空间使用），实现理论与实践的无缝对接。

操作界面集成了“故障模拟旋钮”、“故障状态指示灯”及“重置按钮”，为教学考核提供了便捷的操作接口。故障模拟旋钮用于灵活设置各类故障场景，故障状态指示灯即时反馈故障类型，而重置按钮则确保每次考核的独立性与准确性，为学员创造公平、高效的学习环境。

二、技术规格与性能：

1. 电源输入：适应三相四线制380V±10%电源，频率50Hz，确保广泛兼容性。

2. 短路保护响应：针对照明与信号负载，分别实现小于0.1秒与0.4秒的快速分断，有效遏制短路危害。

3. 漏电检测精度：单相漏电整定电阻设定在2～2.5kΩ，闭锁电阻则为3～4kΩ，确保精准识别漏电风险。

4. 接地故障响应：通过1kΩ电阻接地的单相故障，系统能在0.25秒内迅速响应，保障安全。

5. 绝缘监测：绝缘告警阈值设为10kΩ，误差控制在±20%以内，精准预警潜在绝缘问题。

6. 系统容量：优化设计，总容量低于1.0kVA，兼顾性能与能效。

三、实训内容精要：

1. 深入理解信号照明集成保护机制：通过系统学习，使学员全面掌握信号照明综合保护装置的核心工作原理。

2. 实战演练故障排除技巧：结合预设故障点，学员将在模拟真实的工作环境中，反复练习并熟练掌握常见故障的排查与修复方法，为未来的职业生涯奠定坚实基础。

四、装置配置：
