装载机全车电器实训装置
装载机全车电器实训装置深度解析
一、装置概述

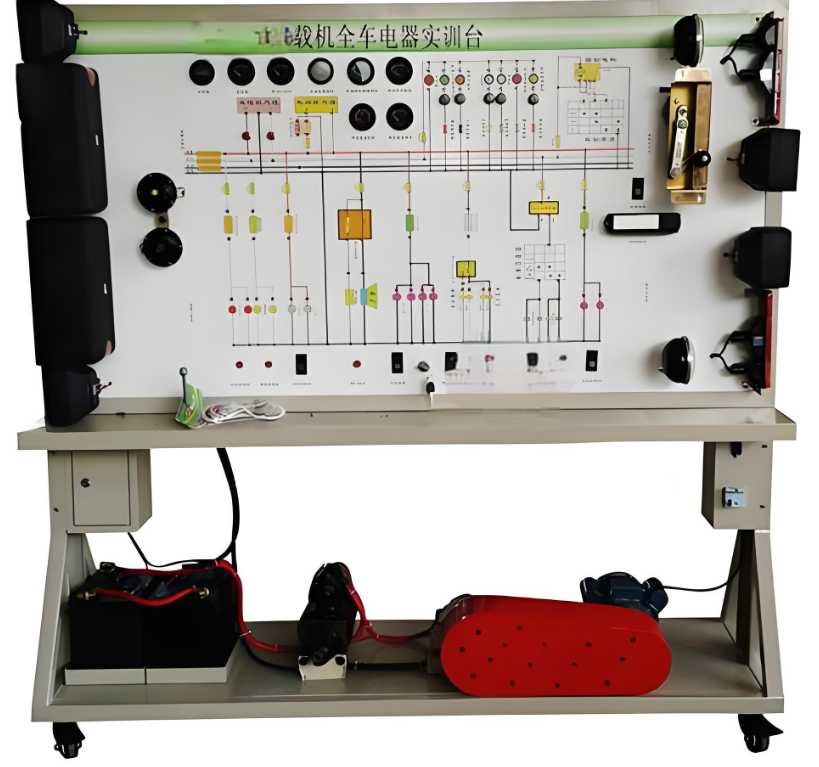

本实训装置以ZL50C装载机的全车电器实物为核心，精心构建而成，旨在全方位展示装载机的灯光、仪表、柴油发动机电气控制、起动、充电、喇叭系统以及各类传感器与执行器的内部构造与工作原理。这一装置不仅适用于职业技术院校及培训机构的理论与实操教学，更是装载机电器系统维修技能提升的理想平台。
二、核心用途拓展
教育实训的全方位覆盖：针对装载机电器理论与维修技能的教学需求，本装置提供了从基础认知到高级故障排除的全方位实训支持。
模块化教学便利：装置的设计充分考虑了模块化教学的需求，便于教师针对特定电器模块进行深入讲解与实操演练。
理实一体化教学的理想工具：结合理论与实践，促进学生在动手操作中深化理解，提升学习效率。
技能鉴定与考核的标准化平台：满足装载机电器系统技能鉴定与考核的标准要求，确保考核结果的公正性与准确性。
故障模拟与诊断能力的强化：通过故障模拟系统，学生可以在接近真实的环境中进行故障检测、诊断与排除训练，提升解决实际问题的能力。
三、精细化的结构构成
实训台集成了ZL50C装载机的多项关键电器系统，包括但不限于灯光、仪表、柴油发动机电气控制等，并配备了动态显示装置、故障设置系统以及移动台架等辅助设施，确保实训过程的全面性与安全性。
四、功能特性的深度剖析
真实系统运行展示：能够模拟ZL50C装载机全车电器系统的实际运行情况，直观展示各系统的组成与工作原理。
动态操作演示：通过操纵电器开关及按钮，学生可以真实体验各系统的工作过程，加深理解。
灵活的故障模拟：故障模拟系统可根据教学需求设置多种常见故障，帮助学生掌握故障排查与解决技巧。
直观的工作状态显示：利用LED灯指示执行元器件的工作状态，便于学生观察与分析。
彩色电路原理图辅助：面板上绘制的彩色UV平板喷绘电路原理图，为学生提供了直观的对照参考，助力理论学习与实操训练的结合。
电路检测功能的集成：面板上设置的检测端子允许学生直接检测电器系统各元件的电信号，提升检测技能。
安全保护机制的完善：装置配备了蓄电池电源总开关、转动部件防护罩等安全保护装置，确保实训过程的安全进行。
坚固耐用的结构设计：底座采用钢性结构焊接，面板柜冲压成形，表面烤漆处理，搭配万向自锁脚轮装置，便于移动与固定。
详尽的配套资料：随装置提供的使用说明书、实验指导书等相关资料，为学生的学习与实训提供了有力支持。
五、技术指标的精准呈现
动力电源：220V交流电压
工作电压：12V直流电压
工作温度范围：-50℃～50℃
蓄电池规格：60AH/12V
设备外形尺寸：12400×650×1700mm（长×宽×高）
钢管规格：40403mm
机柜材质：1.5mm冷板冲压成形
移动脚轮规格：100*60mm
