PLC控制透明液压传动演示系统——全新概览

一、系统概述与教育价值

为紧跟时代步伐，加速技术人才培养，满足各行各业对掌握液压传动核心知识与实操技能的迫切需求，我们公司匠心独运，依据《液压传动》、《液压原理》及《机械基础》等权威教材精髓，并融合国内外先进设计理念与技术成果，历经数年潜心研发，成功打造出这款PLC控制的透明液压传动演示系统。该系统有效克服了透明材料加工难题，确保了液压元件的高精度与耐用性，为学生提供了直观、生动的学习平台。

该系统不仅涵盖了方向、压力、速度及顺序控制等液压传动的四大基本功能，还通过精心设计的十八种（可扩展至六十种）基本控制回路实验，使学生深入了解二十余种常用液压元件的构造、性能与应用，同时掌握多种基本回路的工作原理与故障排查能力，激发学习兴趣，培养创新思维与实践能力。

二、核心技术指标

1. 电源配置：采用标准市电220V，50Hz，确保系统稳定运行。

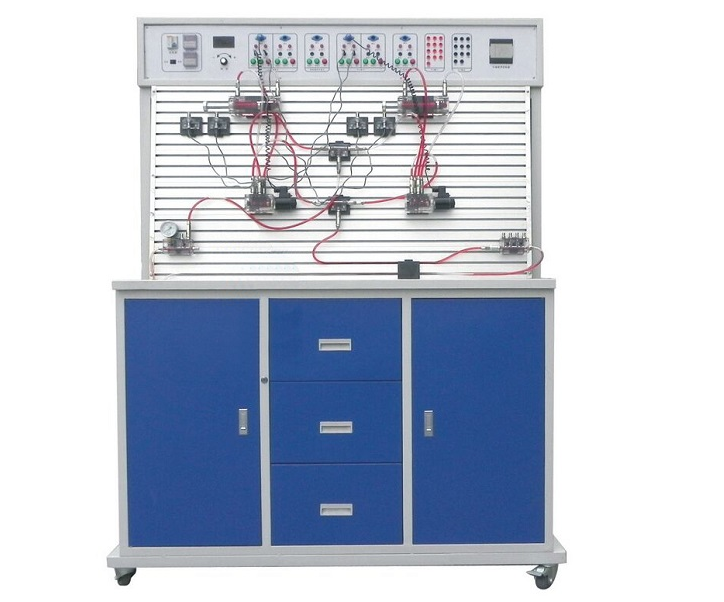

2. 演示台尺寸：精准设计为1500mm（长）×700mm（宽）×1700mm（高），空间布局合理，操作便捷。

3. PLC控制器：精选松下CPU224继电器输出型，性能卓越，编程灵活，满足多样化教学需求。

4. 液压泵站规格：500mm×350mm×300mm，配备AC 220V永磁调速电机，调速范围广泛（0-1500转/分），安全限速设定在1000-1500转/分之间，运行平稳，噪音控制在液压台1.5米外≤58dB，营造舒适学习环境。

5. 油路压力要求：实验油路液流压力低至0.3-0.5Mpa，油泵最高压力可达1.5Mpa，满足不同实验场景需求。

三、丰富实验内容

本系统全面覆盖以下十八种基本液压传动控制回路实验，助力学生系统掌握液压技术精髓：

• 换向阀换向回路

• “O”型机能换向阀闭锁回路

• 液控单向阀闭锁回路

• 压力调定回路

• 二级压力回路

• 减压阀减压回路

• 增压缸增压回路

• 换向阀卸载回路

• 进油节流调速回路

• 回油节流调速回路

• 调速齿轮泵调速回路

• 调速齿轮泵与调速阀复合调速回路

• 流量阀短接速度换接回路

• 二次进给回路

• 顺序阀顺序动作回路

• 压力继电器顺序动作回路

• 电器行程开关顺序动作回路

• 行程阀顺序动作回路

四、灵活配置与定制服务

我们致力于提供个性化解决方案，可根据客户需求配置双面型或单面型实验台，PLC控制器品牌亦可按需选择（如松下、欧姆龙等）。此外，我们还提供量身定制服务，确保每一套实验设备都能完美契合学校的教学需求，助力教育事业蓬勃发展。
