电梯门机构安装与调试实训考核装置

电梯门机构安装与调试实训考核装置

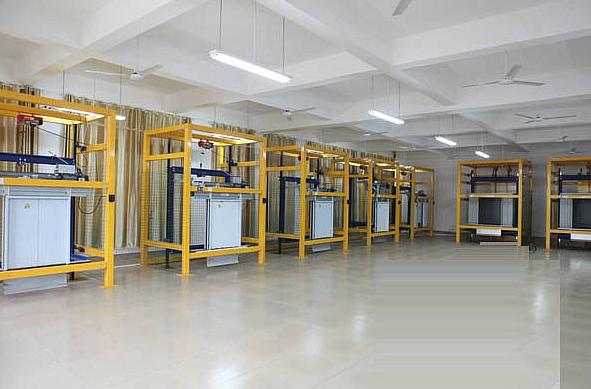

一、电梯门系统安装与调试实训考核平台

本实训平台依据真实电梯轿厢自动门的复杂结构精心打造，旨在为学生提供一个直观且互动的学习环境，使其能够深入理解电梯轿厢门的工作原理与结构特性。平台设计注重拆装便捷性，所有构件边缘均经过圆滑处理以防划伤，表面则覆盖有亚光烤漆，既美观又耐用。

二、产品亮点

1. 一体化钢结构井道设计：整体外观简约而不失专业感，完美模拟真实电梯井道环境。

2. 模块化教学布局：遵循电梯安装与维护的标准化流程，将实训内容划分为多个模块，便于学生分阶段学习与实践。

3. 真实器件应用：采用行业标准的电梯门机构及配件，确保学生所学知识与实际应用无缝对接。

4. 高度仿真环境：不仅模拟了电梯门的安装过程，还涵盖了维保操作，让学生在接近真实的工作场景中提升技能。

5. 电动葫芦辅助系统：通过电动葫芦驱动轿厢架沿导轨运动，简化了演示与调试流程，提高了教学效率。

6. 全方位门机构展示：集成了层门、轿厢门及其配套机构，学生可亲手操作，观察门机构的每一个细节与动作流程，深刻理解其工作原理。

三、关键技术参数

1. 设备尺寸：长2000mm，宽1600mm，高3500mm，设计有两层站点，满足多层次教学需求。

2. 门体材质：选用优质304不锈钢，坚固耐用，同时配备安全保护机构，确保实训安全。

3. 井道规格：内部尺寸为1800mm*1500mm，预留充足空间以安装轿厢自动门所需的各种支架。

4. 能耗控制：整机功耗严格控制在0.5KW以下，符合节能环保要求。

5. 重量优化：整体重量不超过600KG，便于移动与安装。

四、实训内容概览

1. 导轨与支架的安装调试：学习导轨支架的正确安装位置与调整方法，确保导轨平直稳固。

2. 层门地坎的安装与校准：掌握层门地坎的安装技巧，并进行精确调整，以保证门扇开关顺畅。

3. 轿厢门地坎的安装与调整：同理，对轿厢门地坎进行安装与校准，确保与层门地坎配合无间。

4. 层门门框与上坎的安装：细致安装门框与上坎，注意密封性与稳固性。

5. 层门与轿厢门扇的安装：学习门扇的组装与挂装技巧，确保门扇平衡且开关灵活。

6. 门机构的综合安装与调试：整合所有门机构部件，进行整体调试，确保门系统运作正常。

7. 门刀的安装与调试：精确安装门刀，调整其位置与角度，以实现门扇的精准开关。

8. 地坎尺寸调整与门机参数设置：根据实际需求调整地坎尺寸，并设置门机参数，以达到最佳运行效果。

9. 开关门调试与保养：进行开关门功能的全面调试，并学习电梯门系统的日常保养知识。

五、配置清单：
