电梯电气安装与调试实训考核装置

电梯电气安装与调试实训考核装置

一、电梯电气实训与调试考核系统-产品综述

本实训考核系统专为满足当前电梯电气安装、调试及维护保养的实战教学需求而精心设计，旨在为各职业院校、技工院校电梯安装与维护、楼宇自动化、机电自动化等相关专业的学生，以及职业资格认证与培训机构提供一个高度仿真的学习平台。系统集成了真实的电梯总电源箱与先进的微机控制柜，同时采用创新的模拟技术再现曳引机组及三层井道电气环境，让学生在安全的环境下，通过电梯电气图纸指导，进行电气连接、调试、故障排查等全方位实践，从而深刻理解电梯电气系统的原理、规范、操作及维护技能，为未来的职业生涯奠定坚实基础。

二、产品特色亮点

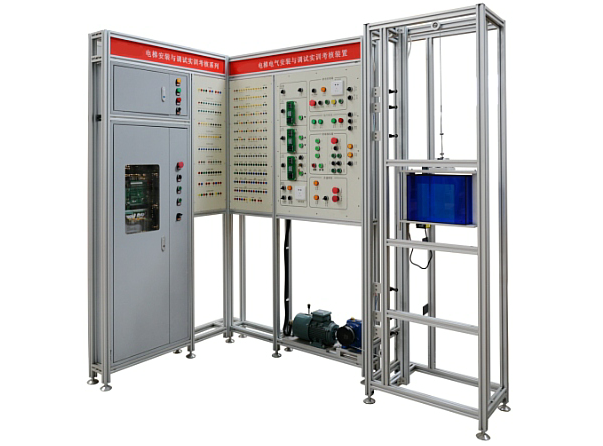

1. 紧凑型“L”型架构设计：有效缩减占地面积，便于多套设备并排布置，形成高效有序的实训室工位布局，提升教学空间利用率。

2. 真实设备融合教学：直接采用电梯行业标准的总电源箱与微机控制柜，确保教学内容与实际应用无缝对接，增强学生的职业适应性。

3. 直观模拟井道电气环境：通过嵌入式模拟器件与电梯井道结构图形的巧妙结合，使电气调试过程直观易懂，降低学习难度，提升学习兴趣。

4. 安全型电气连接系统：配备高绝缘安全插座与带护套的高强度插线，严格区分强弱电流，确保操作过程中的电气安全，保护学生免受伤害。

三、关键技术参数

• 电源规格：三相五线制，AC380V，50Hz，满足工业级电气教学需求。

• 工作环境适应性：适用于海拔低于1000米，温度范围-10℃至+40℃，湿度小于95%RH（无凝露），且环境中无腐蚀性或易燃性气体的场所。

• 全面安全保护：集成接地保护、漏电保护（动作电流≤30mA）、过压保护、过载保护及短路保护等多重安全机制。

• 先进控制方式：采用VVVF（变频变压调速）技术，实现电梯运行的精准控制。

• 性能参数：额定速度0.5m/s，整机功耗≤0.75KW，整机重量≤150KG，外形尺寸紧凑（2100mm×1140mm×2000mm）。

六、丰富实训内容

1. 电气照明系统连接与调试：掌握电梯内部及井道照明电路的设计与调试技巧。

2. 主控回路构建与调试：深入理解电梯主控逻辑，实现电梯基本运行功能的电气连接与调试。

3. 安全回路搭建与验证：学习并实践电梯安全回路的构建，确保电梯运行的安全性。

4. 曳引机组电气连接：模拟曳引机组的电气连接过程，理解其工作原理与调试要点。

5. 参数设置实训系列：包括基本参数、电机自动调谐、矢量控制、运行参数、楼层参数、功能输出参数、门功能参数等全面设置实训，提升系统配置能力。

6. 井道自学习实训：模拟电梯井道自学习过程，理解电梯自动适应井道环境的技术原理。

7. 故障排查与检修：通过电梯一体化控制器故障码的查询与检修实训，培养学生解决实际问题的能力。
