教学电梯电气线路实训考核装置

教学电梯电气线路实训考核装置

一、总体设计需求

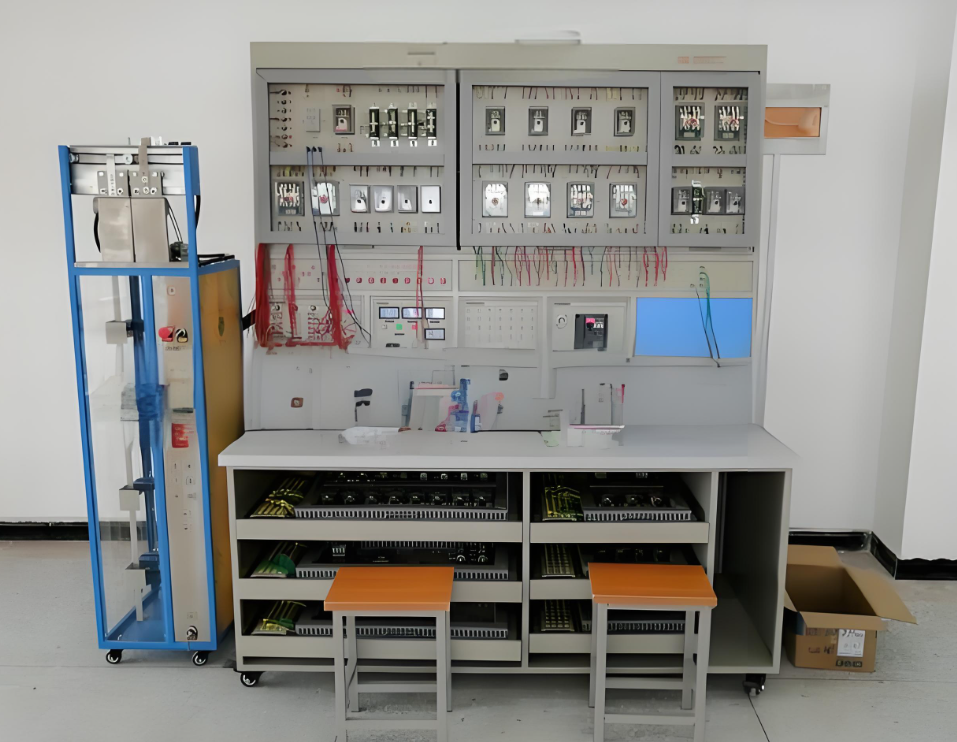

1. 模型电梯结构：该装置设计为四层四站模型电梯，集成模拟井道架、轿厢、对重、曳引机、电梯门、门电机、各层站外呼盒及关键安全装置，固定安置于实验台侧边。井道架内嵌楼层感应器与平层感应器，模拟真实电梯环境，接线端子引出至井道架插接孔，采用金属框架与有机玻璃封闭设计。

2. 电气布局：设备采用台式架构，配备活动式抽屉电气板，每块抽屉板均设公共接线板（总线型，至少120点连接点），板间通过工业坦克链连接，公共抽屉板则采用真实电梯多芯随行电缆。

二、拖动与控制系统要求

1. 拖动系统：固定于实验台，由三相交流电动机、减速器、保护元件（熔断器、热继电器、相序与断相保护继电器）及交流接触器组成，支持正反转控制，额定电压380V，模拟单速及双速电梯驱动。

2. 门控系统：结合开关门控制电路与速度调整电路，门电机置于井道架上，直流24V供电，继电器控制，支持手动与自动模式，独立挂板布置。

三、装置详细配置

1. 实训室配置：提供电梯实训室及供配电安装线路，确保各实训设备正常运作。

2. 继电器控制设备：

• 电梯模型：含井道信息检测，模拟轿厢与门机械运动。

• 拖动系统：模拟单速电梯驱动，可配合变频器实现双速模拟。

• 门控系统：继电器控制，支持手动与自动操作，用于线路连接、故障分析等实训。

• 单速/双速电梯控制系统：继电器与变频器控制方式，覆盖多种电梯控制系统实操训练。

• 电源系统：含实训电源控制，监控各实训设备电源，便于独立控制。

四、功能特性

1. 实验柜设计：

• 金属材料主体，尺寸控制于17505001950mm内。

• 电气板内置，便于操作。

2. 电源供应：提供三相380V、单相220V、直流110V/24V等多组电源，配备仪表、指示灯及保护措施，总控箱集中控制，设置过载、漏电保护。

3. 控制系统：

• 单速电梯：集成急停、门联锁、外呼、内选、位置检出、定向及停层等电路。

• 双速电梯：分两块挂板，实现内选、位置检出、定向、开关门控制及快速启动、换速、平层等功能。

• 变频器控制：知名品牌变频器，支持单双速电梯驱动，灵活控制。

4. 接线与印刷：元件接线端子引出至插接孔，带双插接头导线连接，主回路与控制回路区分；实验台及挂板清晰印刷元件名称、符号及编号。

5. 工艺与安全：电气接线标识清晰，控制台与电气板布局合理，元件名称、触头、插孔标记明确；连接线颜色区分，继电器指示灯显示状态；安全触板模拟，实验台与井道架接地良好；电气元件触点封闭，轿门采用不锈钢材质。

五、实训项目

设计一系列从基础到高级的实训项目，包括但不限于电梯结构认识、安全保护系统操作、感应器分析、开关门电路调试、内外呼电路调试、定向换速及快车运行等，全面覆盖电梯电气控制系统的学习与实操。同时，融入PLC基本指令、程序设计及变频器参数设置与调速运行等高级内容，提升学生综合技能。
