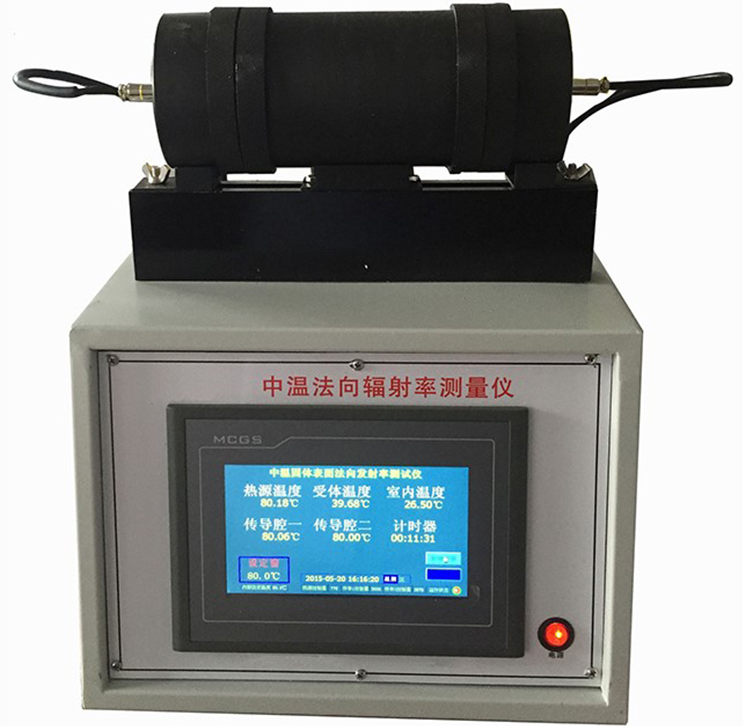

中温法向辐射率测量仪

中温法向辐射率测量仪

辐射现象解析及其测量装置特性详述

辐射，作为能量传递的一种基本形式，通过电磁波或粒子流的方式在空间中广泛传播。这一特性在航天探索、工业加热及绿色能源如太阳能利用中扮演着至关重要的角色。为了提升集热效率，特别是在太阳能集热领域，对材料表面进行涂层处理，以增强其对光谱的吸收能力，已成为一项关键技术。本装置则专注于采用先进的比较法，精确测定固体表面的法向辐射率，为材料科学及热工领域的研究提供有力支持。

装置规格概览

• 外部尺寸：紧凑设计，尺寸为450mm（长）×250mm（宽）×400mm（高），便于实验操作与存放。

• 动力配置：工作电压标准220V，配备800W功率源，确保稳定高效的运行。

核心功能与应用

本装置的核心使命在于，利用创新的比较法技术，精准测量固体材料在法向辐射下的黑度特性。这一功能对于评估材料在辐射传热中的效率至关重要，广泛应用于材料研发、热能工程等多个领域。

系统构成亮点

1. 模块化设计：包括发射体、精密传导体、高灵敏度接受体、智能化温度加热与调节系统，每一部分均精心打造，确保测量精度。

2. 高精度传感：集成DS18B20单线数字温度传感器，实现温度的即时监测与精准反馈，提升数据准确性。

3. 安全供电：采用低压大功率开关电源（3A 24V），确保操作过程中的电气安全，同时配备5A 24V稳压电源，保障系统稳定运行。

4. 直观显示：配备7英寸彩色触摸式液晶屏（昆仑通态 TPC7062KX(TX)），支持DC24V（±15%）供电，界面友好，能够同步展示热源、受体、室内温度及传导腔温度等多组数据，直观呈现实验进程。

5. 数据处理与通讯：内置MCGS嵌入式组态软件，不仅具备强大的图像显示能力，还能高效处理实验数据，支持通过RS232接口与计算机无缝连接，实现数据导出与分析，同时也支持脱机独立运行，满足多样化实验需求。

精细温控与热平衡

• 温度范围：覆盖0-90℃，广泛适用于多种材料的辐射率测试。

• 温度稳定性：在20分钟内，温度波动控制在<0.8℃，确保实验结果的可靠性。

• 热平衡效率：工况变化后，系统能在30分钟内迅速达到新的热平衡状态，提升实验效率。

加热与传感细节

• 传导体加热：采用双加热丝设计，每根长50CM，总功率40W，均匀分布于传导体上，确保热量传递的均匀性。

• 热源与受体：均配备DS18B20温度传感器，热源采用10W电阻丝加热，无缝钢壳体外径105mm，内置环氧板隔热片；受体则采用紫铜板，并经过特殊处理以增强光谱吸收能力。

• 保温设计：传导体采用内外双层无缝钢筒结构，内填保温棉，有效减少热量散失，提升实验精度。
