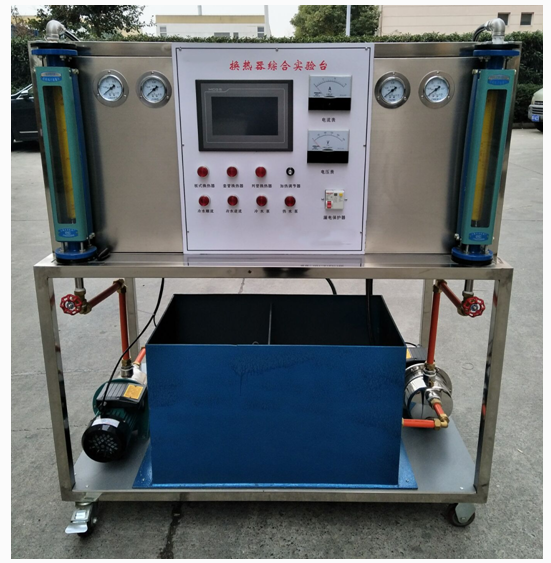

换热器综合实验台

换热器综合实验台

一、实验目的与应用价值：

1、深入探索换热器性能测试技术：通过实践操作，使学生熟悉并掌握换热器性能评估的多种方法，深入理解影响其工作效率的关键因素。

2、精确掌握传热系数测定技巧：专注于间壁式换热器的传热系数测定，通过科学的方法提升对传热机理的认识，为优化换热过程提供数据支持。

3、对比分析不同类型换热器特性：详细考察套管式、板式及列管式换热器的结构特征，对比其在实际应用中的性能差异，加深对换热器种类选择的理解。

4、强化流动方式对换热效率影响的认识：通过对比顺流与逆流两种流动模式下换热器的表现，直观理解不同流动方式对换热能力的显著影响，为系统优化设计提供依据。

5、提升流体参数测量技能：全面熟悉并掌握流体流速、流量、压力、温度等关键参数的测量技术，增强实验操作的准确性和可靠性。

一、关键技术参数概览：

1、运行环境条件：实验在常温、常压条件下进行，确保实验结果的稳定性和可重复性。

2、电力供应规格：实验台采用AC380V电源供电，满足大功率设备的运行需求。

3、高效不锈钢水泵配置：配备370W不锈钢水泵，流量达2.5立方米/小时，扬程高达35米，确保流体循环的顺畅与高效。

4、多类型换热器实验平台：实验台集成列管式、套管式及板式三种换热器，通过电磁阀精准控制冷流体和热流体的接入与断开，实现独立或组合实验操作。特别地，套管式换热器配备四只电磁阀，支持顺流与逆流模式的灵活切换。

5、高精度测温系统：采用数字信号传感器，测温精度达到±0.5℃，确保温度数据的准确无误。

6、智能化操作界面：配备嵌入式一体化触摸屏，搭载MCGS嵌入式组态软件，提供直观易用的图像显示和强大的数据处理功能，提升实验操作的便捷性和数据分析的效率。

7、紧凑耐用设计：实验台外形尺寸为1200×650×1500mm，采用不锈钢材质打造，结构坚固，外观美观，易于清洁与维护。

四、设备与附件的组成：
