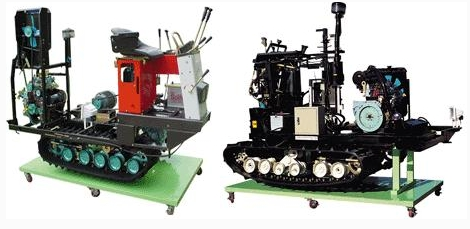

工程机械整机解剖模型（可选择各机型）

工程机械整机解剖模型（可选择各机型）

一、产品概述

本实训系统以真实工程机械整机为基础，通过精细的解剖工艺，对拖拉机各关键系统进行了展示。系统对各部分进行了解剖处理，剖面采用多色标识，旨在清晰展现各系统的结构层次与工作原理。该系统不仅适用于各类院校及培训机构的教学需求，还为学生提供了一个直观、深入的学习平台。

二、主要应用领域

1. 满足各类型院校及培训机构对拖拉机整机各系统结构与原理的展示教学需求。

2. 为工程机械整机职业技能鉴定考核提供实物参照。

3. 为工程机械整机各系统的结构认知、拆卸与装配检测提供标准的教学辅助工具。

三、系统组成

该系统包含解剖后的发动机、变速器、驱动桥、液压控制单元、车架以及对半解剖的车身总成（含内外附件等）、电动机、移动式安装底座等关键组件，并配备有详细的台架操作说明书等附件。

四、功能特性

1. 提供拖拉机各系统的原理与结构展示，让学生直观了解系统构造。

2. 利用减速电动机驱动发动机，动态演示动力驱动与传动系统的工作流程。

3. 车身电器系统正常运行，展现各工况下的电器系统工作状态。

4. 对各总成进行解剖处理，并采用多色标识剖面，强化结构层次展示。

5. 配备移动式安装底座，方便系统的移动与固定。

6. 安装底座采用钢性结构焊接，表面烤漆工艺处理，确保稳固与美观。

7. 提供配套的使用说明书及实训指导书，辅助学生自主学习与操作。

五、外观与色彩

设备外形尺寸为2000×1200×1500mm（长×宽×高），安装底座颜色为7032（用户可根据需求选择其他颜色）。

六、制造工艺

1. 设备底座架：

• 钢性结构焊接，确保结构稳固。

• 使用40402.0mm方管作为主体材料。

• 表面采用亚光灰喷塑工艺，厚度达0.3mm，提高防腐与耐磨性能。

• 底座采用冲压成形工艺，确保形状精确。

2. 万向脚轮：

• 配备带有锁止功能的万向脚轮，便于系统移动与固定。

• 脚轮与台架通过M6*4螺丝固定，便于设备维修与维护。

• 脚轮尺寸为200mm×60mm（直径×宽度），确保系统稳定移动。

七、技术指标

1. 电源：220V，确保系统稳定供电。

2. 工作温度：-40℃～+50℃，适应不同环境下的教学需求。

3. 主机：原车装置，提供真实的教学体验。

4. 电动机：220V/250W 15转/分，确保系统稳定运行。

5. 漏电保护开关：DZ47LE-32，提供安全保障。
