大众车载网络系统示教板

大众车载网络系统示教板

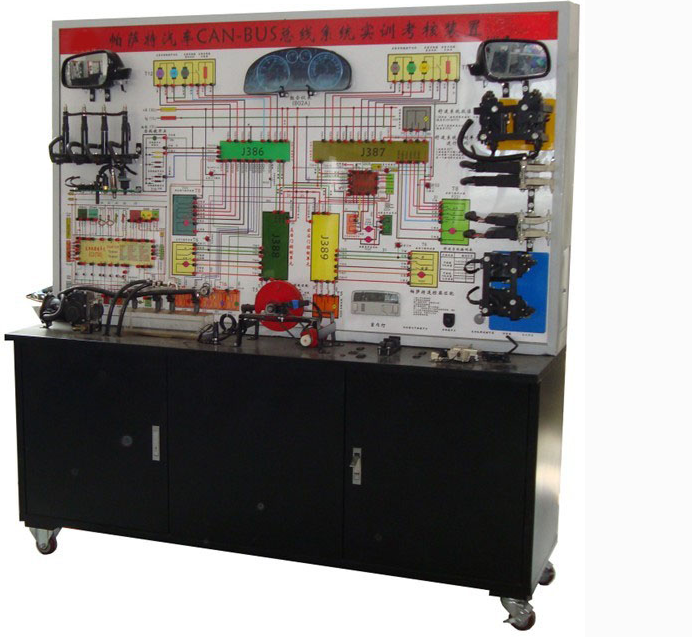

本示教板基于大众帕萨特车载网络（CAN-BUS）系统精心打造，整合了舒适系统与动力系统的核心组件，模拟汽车实际运行，全面展示大众车载网络（CAN-BUS）系统的工作原理和流程。该示教板功能全面、操作便捷、安全可靠，是教学和实训中不可或缺的实践工具。

（一）系统组成

本示教板由中央控制电脑、四个车门（左前、右前、左后、右后）的控制电脑、车门闭锁开关及促动器、门控灯及开关、发动机控制电脑、仪表、点火钥匙全套、后视镜及控制开关、防盗喇叭、曲轴传感器及信号盘等关键部件组成。同时，配备了检测端子、故障设置系统、大容量蓄电池或12V开关电源等辅助设备。为方便用户学习和操作，示教板还配备了大型彩色喷绘电路原理图、控制面板、可移动台架以及详细的使用说明书和实训指导书。

（二）功能特性

1. 直观的系统原理图：示教板面板上绘制了大众车载网络（CAN-BUS）系统的完整原理图，包括舒适系统与动力系统，使用户能够直观地了解系统的结构和工作原理。检测端子的设计，允许用户通过仪器仪表检测传感器和执行器的各种信号参数，如电压、电阻、频率等。

2. 真实模拟操作：通过操纵开关和按钮，用户可以真实模拟大众车载网络（CAN-BUS）系统的工作过程，从而深入了解系统的运行机制。

3. 实时数据监控：数显表实时显示各传感器信号电压值，而发光二极管则用于指示工作元器件的状态，为用户提供全面的系统状态信息。

4. 故障模拟与学习：示教板配备了先进的故障模拟系统，能够模拟实际运行中的常见故障，帮助用户学习和掌握故障排查和修复的方法。此外，用户还可以进行防盗与遥控器匹配等操作，以加深对系统功能的理解。

5. 安全防护设计：示教板采用汽车油漆高温烤漆处理，具有良好的耐腐蚀性和耐磨性。同时，转动元器件外加装了防护装置，确保操作安全。此外，示教板还配备了交流电源漏电保护装置，为用户提供额外的安全保障。

6. 便捷的实验环境：底架部分采用实验桌设计，台面保留了足够的空间，方便用户放置检测用的仪器、仪表以及实验报告等物品。实验桌表面采用烤漆工艺处理，美观耐用。同时，底架配备了自锁脚轮，便于设备的移动和固定。

7. 故障诊断功能：示教板装有诊断座，用户可以通过连接诊断仪器读取故障码与数据流等信息，为故障排查提供有力支持。

（三）技术参数

本示教板的外形尺寸为1740mm×550mm×1850mm（长×宽×高），适用于各种教学和实训场所。它采用220V交流电压供电，工作电压为12V直流电压，确保设备在稳定的工作状态下运行。同时，示教板的工作温度范围为-50℃～50℃，能够适应各种环境条件下的使用需求。
