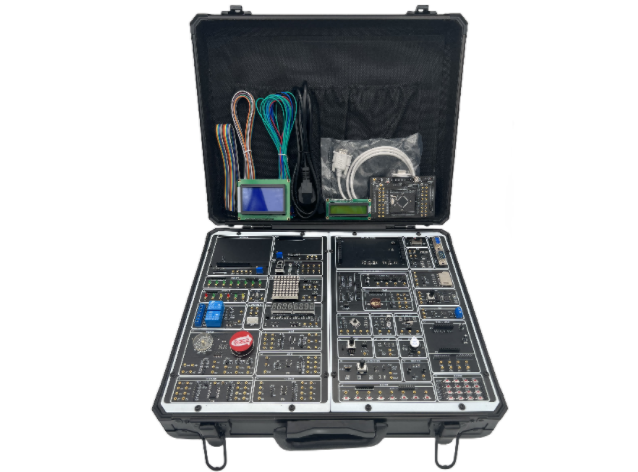

STM嵌入式实验箱

STM嵌入式实验箱

一、引言

随着嵌入式技术的快速发展，单片机实验教学在自动化、电子工程等专业教学中占据了举足轻重的地位。为了满足不同层次学生对单片机原理及应用的学习需求，我们推出了一款嵌入式多处理器多功能综合创新设计实训装置。本实训装置以单片机实验教学特点为出发点，通过一体化设计与独立模块相结合的方式，旨在提供一个灵活、开放、易于扩展的实验教学平台。

二、装置特点

1. 灵活的模块化设计

实训装置采用功能底板与扩展核心板相结合的方式，功能底板负责提供基础资源，而扩展核心板则承载不同的单片机芯片。这种设计使得一套功能底板可以支持多种核心板，实现了资源的共享与高效利用。

2. 广泛的芯片兼容性

标配STM32单片机核心板，但实训装置不仅限于此。它支持扩展51、AVR、PIC、MSP430等多种主流单片机芯片，为学习者提供了广阔的选择空间。

3. 功能模块独立性

实训装置中的功能模块完全独立设计，互不干扰。这种设计有助于减少初学者在编程时的误区，并加强对主板硬件电路的认识。同时，模块间的组合更加灵活，便于实现各种复杂的实验项目。

4. 强大的扩展能力

实训装置提供了丰富的扩展接口，支持多种创新模块的接入。例如，倾斜检测传感器、火焰检测传感器、无线数据通讯模块等，都可以通过扩展接口轻松接入实训装置，实现无限可能。

三、硬件配置

1. STM32核心板

STM32核心板搭载了高性能的STM32F103VET6芯片，基于ARM Cortex-M3 32位RISC内核，工作频率高达72MHz。丰富的IO端口和外设使得STM32核心板在实训装置中发挥了核心作用。

2. ST-LINK/V2仿真器

ST-LINK/V2仿真器支持多种操作系统，并提供了JTAG/SWD接口与STM32系列MCU进行连接。通过高速USB2.0与PC端连接，方便用户进行在线仿真和程序下载。

3. 基板硬件

基板硬件部分包括单色流水灯、彩色流水灯、双色灯、无源蜂鸣器、独立按键、矩阵键盘等多种外设资源。此外，还配备了RS232串口通讯模块、MAX485多机通讯模块、USB通讯接口等通讯模块，以及LCD1602液晶接口、LCD12864液晶接口等多种显示模块。

四、总结

本实训装置以单片机实验教学特点为出发点，通过模块化、开放性设计，为学习者提供了一个灵活、易扩展的实验教学平台。无论是演示验证性实验还是综合设计和创新研究性实验，本实训装置都能满足需求。同时，其强大的扩展能力和丰富的硬件配置使得本实训装置在实验教学、课程设计、毕业设计等领域都具有广泛的应用前景。
