液晶电视实验箱

液晶电视实验箱

一、产品概览

液晶电视实训系统是根据国家职业技能标准，结合现代教育教学需求，专为高职院校、职业学校及家电维修培训机构研发的一款实用型教学设备。该系统不仅满足了应用电子技术、电子电器应用与维修等专业在电视机原理与维修、家用电子产品原理与维修等课程中的实训需求，同时也为技工学校、职业培训学校、职教中心及技能鉴定站/所提供了专业的家电维修实操平台。

该系统包含实训箱体（含交直流电源、智能考核接口）、高清液晶显示屏以及丰富的实训组件（液晶电视模块、智能实训考核系统等）。液晶显示屏采用15寸规格，具备高对比度（600:1）、高亮度（500cd/m²）和快速响应时间（＜16ms），确保了教学演示的清晰度和流畅度。

液晶电视模块集成了无线智能故障转换接口（免布线设计）、开关稳压电路、逆变器背光驱动电路、遥控及本机键盘控制、视频信号处理、音频输出等功能，并内置了故障设置系统，可通过电脑随机设置故障点，让学生在真实的维修环境中学习。

此外，该系统还配备了智能实训考核系统，包括智能考核软件和智能答题器。学生可以通过答题器与教师电脑进行数据交换，实现即时互动和反馈。系统能够对学生的考核情况进行统计分析，帮助教师更好地评估学生的学习效果。

二、技术规格

1. 输入电源：单相三线制AC220V±10% 50HZ

2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）

3. 整机容量：＜200VA

4. 安全保护：动作电流≤30mA、动作时间≤0.1s

三、系统组成

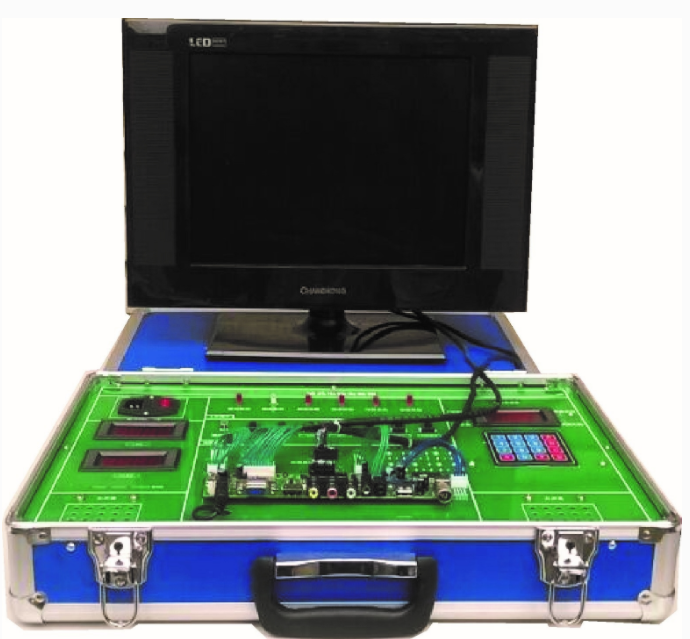

本系统由实训箱体、液晶显示器和实训组件三部分组成。液晶显示器采用15寸高清屏幕，对比度600:1，亮度500cd/m²，反应时间＜16ms。实训组件包括液晶彩电模块和智能实训考核系统。

液晶彩电模块包含智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元以及内置设故排故系统（可通过电脑随机设置故障点）。

四、实训项目

本系统提供了丰富的实训项目，包括但不限于：

1. 黑屏故障分析与维修实训

2. 有声音无图像故障分析与维修实训

3. 键控电路故障分析与维修实训

4. 遥控接收电路故障分析与维修实训

5. 无光栅无声音故障分析与维修实训

6. 声道声音故障分析与维修实训（左右声道）

7. 功放电路故障分析与维修实训

8. 遥控发射电路故障分析与维修实训

9. 有光栅无图像无伴音故障分析与维修实训

10. 液晶屏坏点检测实训

11. 液晶电视综合性能测试实训
