放大器控制式汽车空调系统实训台（长安）

放大器控制式汽车空调系统实训台（长安）

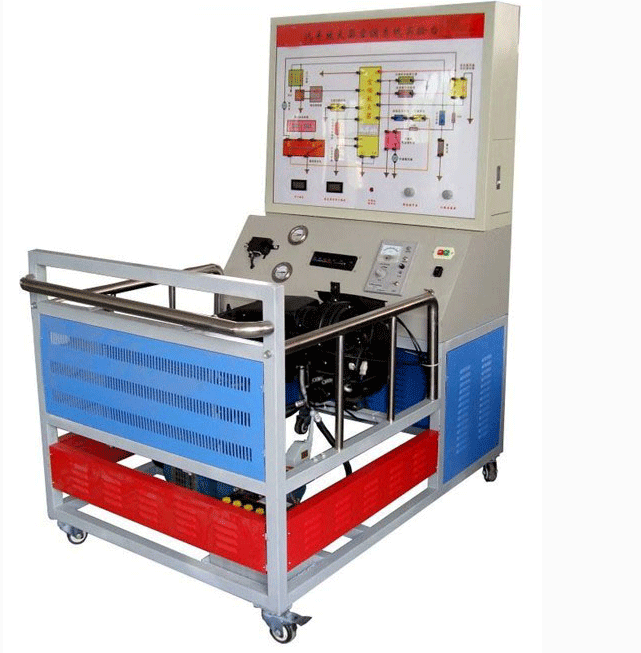

产品概述

本实训台精心选用长安汽车制冷系统为核心，通过高标准的工艺和材料打造而成。采用优质钢板骨架，经过精密机械加工成型，外表面喷涂了色彩鲜艳、耐用的环氧聚塑，确保了设备的稳固与美观。实验台后方设计了对开门结构，极大地方便了日常维护和检修工作。右侧则设置了故障设置装置，为学习者提供了真实的故障模拟环境。底部配有带刹车的万向轮，使设备移动与固定都变得轻松自如，方便用户根据需求调整实训台的位置。整体设计坚固耐用，既满足了实用性需求，又兼顾了美观大方。此外，我们还随设备提供了详细的使用说明书及实训指导书，以帮助用户更好地利用实训台进行学习。

结构组成

1. 三相调速电动机：为空调系统提供稳定且可调的动力。

2. 空调蒸发箱、压缩泵：制冷系统的核心部件，确保制冷效果。

3. 空调控制系统电气元件、空调放大器：实现空调系统的智能控制。

4. 发动机转速装置：模拟发动机转速，为空调系统提供真实的运行环境。

5. 压力表、送风管路、空调散热器、干燥瓶：保证空调系统的正常运行。

6. 多种感应器：实时监测空调系统各项参数。

7. 高低压压力表、故障设置和排除盒：为故障模拟和排除提供便利。

8. 控制面板、大型彩色喷绘电路原理图：直观展示系统结构和工作原理。

9. 可移动台架、电源、实训指导书：完善实训环境，提供学习指导。

功能特点

1. 数显式温度表：准确显示车内外温度，提供实时数据。

2. 安全控制：空调压缩机离合器、冷凝器风扇、鼓风机等采用220V转换的直流电源控制，确保操作安全。

3. 风量可调：支持人工调整风量，满足不同需求。

4. 压力实时监测：指针式仪表实时显示高、低压力值，确保系统稳定运行。

5. 蒸发器温度显示：数字式温度计直观显示蒸发器出风口温度。

6. 维修功能：支持抽真空、充注制冷剂、制冷剂检漏等维修工作。

7. 故障模拟：故障模拟系统可模拟实际运行工况，设置多种常见故障，提高学习者故障排查能力。

8. 电压表显示：数显式电压表实时显示各传感器信号，便于监测和诊断。

9. 加热装置：可增装加热装置，适应不同实训需求。

技术参数

1. 外观尺寸：1450mm × 1000mm × 1850mm（长×宽×高）

2. 表面处理：采用汽车油漆高温烤漆处理，转动部件外加装防护装置，确保设备耐用且安全。

3. 调速电机：380V/1.5KW，提供稳定动力。

4. 蓄电池：60AH/12V，为设备提供稳定的直流电源。

5. 交流电源：支持380V和220V两种电压输入，满足不同供电需求。同时，设备还配备了交流电源漏电保护装置，确保用电安全。
