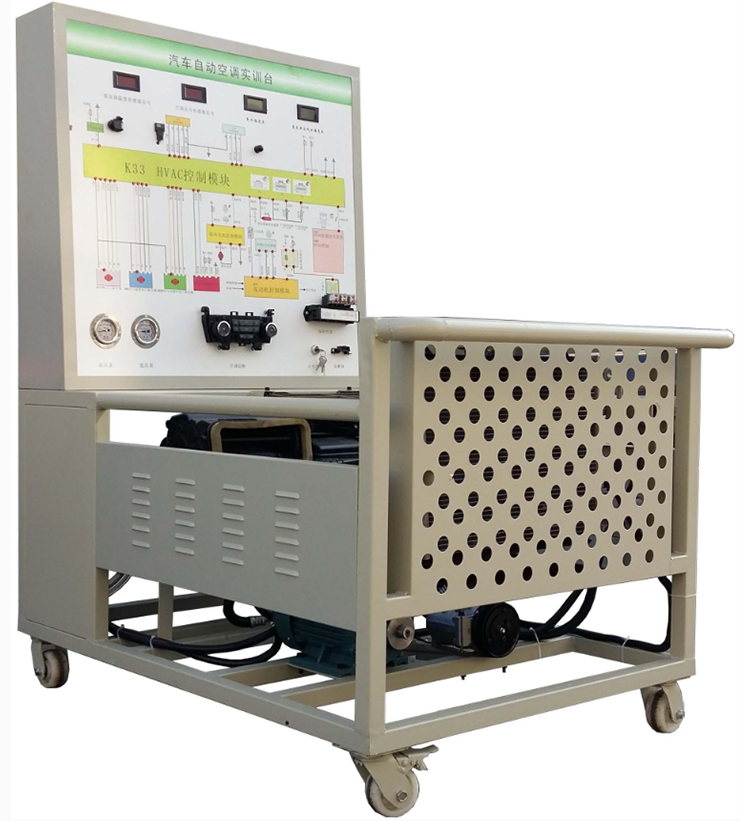

速腾汽车空调实训台
一、产品概览
这款先进的实训设备以最新一代大众速腾汽车的自动空调系统为蓝本，精准模拟并展示了汽车自动空调系统的核心组成与运作流程。
此设备专为满足各类学校汽车自动空调系统的理论教学与实践操作需求而设计，助力学生深入了解汽车空调技术。
二、功能亮点
真实模拟体验：设备完美模拟了真实汽车自动空调系统的运作，使学生能够直观地观察和学习系统的组成与工作原理。
动力强劲：采用三相电机作为动力源，确保空调压缩机的高效运行。通过操作控制面板，学生可以亲身体验空调系统的实际工作过程。
优质实训面板：采用4mm厚的特殊铝塑板制作实训台面板，具备出色的耐腐蚀、耐冲击、防火防潮性能。面板上印有清晰持久的彩色电路图和工作原理图，便于学生对照学习。
全面检测功能：实训台面板上设有检测端子，可轻松检测空调系统各电路元件的电信号，如电阻、电压、电流等，帮助学生深入了解系统性能。
实时参数显示：配备的压力表和温度表能够实时显示空调管路的压力和进出风口的温度，帮助学生掌握系统运行的动态数据。
实操平台：设备提供加注制冷剂、检漏等实操工作平台，让学生在实践中提升技能。
便捷资料台：设备底座前方设有20cm的钢制台面，方便学生放置学习资料和检测仪器。
稳固安全结构：底座采用钢结构焊接，配备圆形护手杆和自锁脚轮，确保设备稳固安全且移动灵活。
智能温度调节：内置加热装置，能够自动调节温度，确保实训环境的舒适度。
三、技术参数
外形尺寸：1500×1000×1700mm（长×宽×高）
动力电源：三相四线（或三相五线）380V±10% 50Hz
外接电源：交流220V±10% 50Hz
工作电压：直流12V
制冷剂：R134a
工作温度范围：-40℃～+50℃
压力表范围：高压0～3.5MPa，低压0～1.5MPa
三相异步电动机：
型号：YT 100L1-4
电压：AC 380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管规格：40403mm
面板机柜：1.5mm冷板冲压成形，背面设维修门
移动脚轮规格：120*80mm
四、基本配置(每台)
序号 | 名 称 | 规格型号 | 单位 | 数量 |
1 | 检测控制面板(带面板柜） | 装有各种检测端子以及彩色电路图和原理图（950*900*4mm) | 套 | 1 |
2 | 点火开关 | 个 | 1 | |
3 | 信号模拟装置 | 套 | 1 | |
4 | 高压压力表 | R134a，0～3.5MPa | 个 | 1 |
5 | 低压压力表 | R134a，0～1.5MPa | 个 | 1 |
6 | 数字式进风口温度表 | 个 | 1 | |
7 | 数字式出风口温度表 | 个 | 1 | |
8 | 空调控制器总成 | 原车 | 套 | 1 |
9 | 空调蒸发箱总成 | 原车 | 套 | 1 |
10 | 压缩机总成 | 原车 | 套 | 1 |
11 | 膨胀阀总成 | 原车 | 套 | 1 |
12 | 干燥器总成 | 原车 | 套 | 1 |
13 | 鼓风机总成 | 原车 | 套 | 1 |
14 | 冷凝器 | 原车 | 个 | 1 |
15 | 三相异步电动机 | YT 100L1-4/2.2KW | 台 | 1 |
16 | 冷却电子风扇 | 原车 | 套 | 1 |
17 | 发动机控制单元/转速调节装置 | 套 | 1 | |
18 | 车身电脑与诊断座等 | 套 | 1 | |
19 | 移动台架(带自锁脚轮装置) | 1500×1000×1700mm(长×宽×高) | 台 | 1 |
20 | 故障模拟与排除装置 | 套 | 1 | |
21 | 设备教师手册 | 套 | 1 | |
22 | 设备合格证、保修卡 | 套 | 1 |
