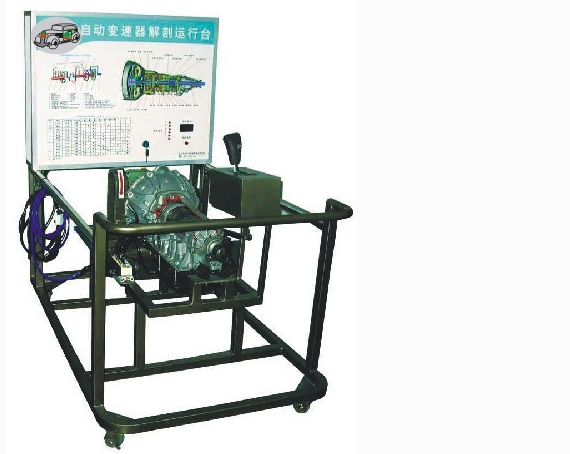

丰田A341E自动变速器气动解剖运行台

丰田A341E自动变速器气动解剖运行台

一、实训台配置

本实训台针对丰田A341E自动变速器进行了全面而精细的模拟设计，配置包括自动变速器总成、变速器控制装置、档位显示装置、换挡按钮、三相电机、减速机、气动换向阀、开关电源以及移动台架等关键组件。

二、主要技术参数与功能

1. 真实可运行解剖变速器：实训台搭载的是真实可运行的解剖自动变速器，通过三相电机与减速机的联合驱动，可模拟实现档位显示、空档起动、前进档运行、倒档运行等多种工况实践操作。学员能够直观地观察自动变速器的内部组成结构和工作过程。

2. 气动控制换档：实训台上的自动变速器每个制动器和离合器均由独立的气路推动其动作。变速器控制装置接收来自多功能开关和档位选择开关的信号，通过控制相应的电磁阀动作，来接通或断开对应离合器、制动器的气路，从而模拟真实的变速器换档过程。

3. 直观对照学习：实训台面板上绘制有原车自动变速器彩色剖面图、变速器传动部分工作原理图及不同档位各用油元件的工作情况图表。这些图表由有机玻璃保护，学员可以直观对照图表和实物，深入分析变速器的各档传动路线及各用油元件的工作过程。

4. 实时档位显示：实训台面板上安装有自动变速器档位显示装置及排挡杆各档位的指示灯，能够实时显示变速器的工作状态，帮助学员更好地理解和掌握变速器的工作原理。

5. 安全保护装置：为确保实训过程的安全，实训台配备了电机及减速机防护罩等安全保护装置，有效防止意外事故的发生。

6. 灵活移动底座：底座部分采用钢性结构焊接，表面采用烤漆工艺处理，既美观又耐用。同时，底座还配备有自锁脚轮装置，使实训台移动更加灵活方便。

7. 机电结合传动路线：实训台采用机电结合的方式实现传动路线，配备具有光电效果的传动路线示教板，使学员能够更直观地了解传动路线的运作原理。
