捷达汽车底盘系统实训台

捷达汽车底盘系统实训台

一、产品概述

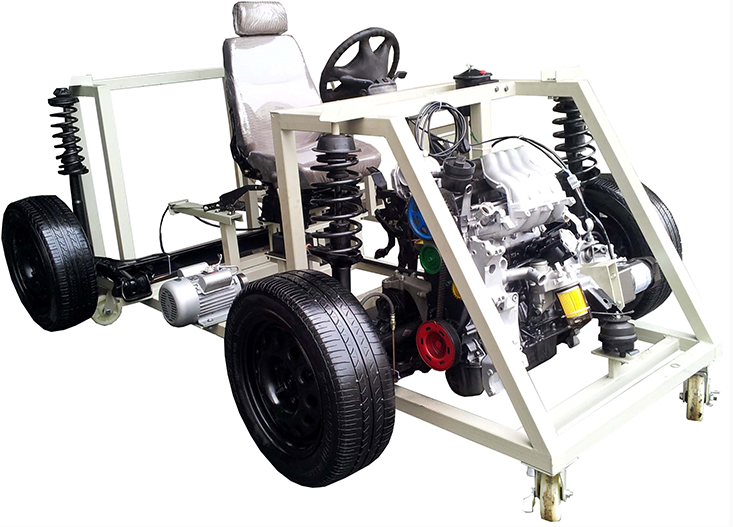

本设备以翻新大众捷达汽车底盘各系统为核心，全面展示了汽车底盘的构造细节，包括前后悬挂系统、转向系统、传动系统、手动变速器及其挂档机构、制动系统等关键部分。同时，该设备还配备了一个可安装脚轮的移动式台架，为使用者提供了便捷的操作平台。

此设备特别适用于学校对汽车底盘各系统理论和维修实训的教学需求，使学生能够直观地了解汽车底盘的工作原理和构造特点。

二、功能特性

1. 设备搭载了真实的汽车底盘各系统，包括前后悬挂系统、转向系统、传动系统、手动变速器及其挂档机构、制动系统等，为学生提供了真实的实践操作环境。

2. 学生可以在这台设备上对汽车底盘各系统进行实际的拆装实训，深入了解其工作原理和结构特点。

3. 手动变速器部分经过特别设计，可以动态演示和检测其工作状态。减速电动机为变速器提供动力，使变速器能够进行换档操作和动态测试，同时，四车轮与地面的接触使设备能够进行慢速行驶演示，帮助学生更好地理解底盘系统的动态表现。

4. 设备配备了电机驱动的方向助力泵，真实演示了助力转向的工作过程，让学生直观感受到转向助力系统的实际效果。

5. 实训台底座采用坚固的钢结构焊接而成，表面经过喷涂工艺处理，既美观又耐用。同时，底座还配备了自锁脚轮装置，使设备在移动和固定时更加便捷和安全。

三、技术规格

• 外形尺寸：2500×1600×1500mm（长×宽×高）

• 电源：220V

• 工作温度：-40℃～+50℃

• 主机：原车装置

• 电动机：220V/250W 15转/分

• 漏电保护开关：DZ47LE-32

• 颜色：7032

• 钢管规格：40403mm

• 移动脚轮尺寸：100*50mm

四、基本配置(每台)
