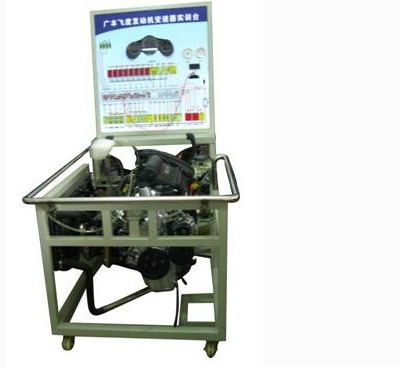

广本飞度电控发机实训台

广本飞度电控发机实训台

一、产品简述

本发动机实训平台以本田飞度电喷汽油发动机为核心，旨在提供一个真实且全面的操作环境。该发动机能够正常运行，包括起动、加速、减速等工况，以及故障检测与诊断、故障模拟与排除等实际操作。该平台不仅展示了汽车电喷汽油发动机的结构与原理，还深入剖析了发动机的工作过程。特别适用于各类院校及培训机构，满足其对汽车发动机理论与维修实训的教学需求。

这款实训台不仅功能齐全，而且操作简便、安全可靠，同时设计精美，给人以舒适的视觉体验。

二、构造组成

该平台集成了本田飞度发动机总成、原车发动机控制电脑、组合仪表等关键部件，以及发动机起动运行所需的所有原车附件。此外，还包括故障设置和排除系统、原车电路原理图板及检测端子等。60AH大容量蓄电池和大容量不锈钢油箱保证了实训台的稳定运行。发动机加速机构、控制面板柜等部件使操作更为便捷。可移动台架、电源总开关、OBD诊断座等设计则进一步提升了实训台的实用性和安全性。

同时，实训台还配备了各传感器及执行器的数字显示表、燃油压力表、真空表等检测设备，以及带锁止万向的脚轮、不锈钢护手等安全保护装置。

三、功能亮点

1. 本实训台配备了真实且可运行的本田飞度电喷发动机总成，确保学员能够亲身体验发动机的工作状态。

2. 通过故障模拟系统，实训台能够模拟实际运行中的故障情况，帮助学员更好地掌握故障诊断与排除技能。

3. 实训台面板上安装了汽车仪表、燃油压力表、真空压力表等设备，实时显示发动机转速、喷油压力、进气歧管压力等关键参数。

4. 电压表实时显示传感器与执行器的变化，喷油器脉冲等执行元器件则用LED灯直观显示其工作状态。

5. 配备原车诊断座，支持连接各类汽车解码器和诊断仪，实现发动机电控系统的自诊断功能。

6. 实训台面板上绘有彩色喷绘电路图，并加装有机玻璃保护，方便学员对照学习。

7. 实训台面板上的检测端子允许学员直接检测各传感器、执行器、发动机控制单元的电信号。

8. 实训台采用多重安全保护设计，确保学员在实训过程中的安全。

9. 底座部分采用钢性结构焊接，面板柜冲压成形，表面烤漆工艺处理，移动灵活且耐用。

四、技术参数

1. 外形尺寸：1650mm X 1000mm X 1850mm（长X宽X高），确保实训台具有足够的操作空间。

2. 工作电源：12V/60AH蓄电池，为实训台提供稳定的电力支持。

3. 油箱容积：10L，满足实训过程中的燃油需求。

4. 工作温度：-50℃～50℃，适应各种实训环境。
