桑塔纳2000GSI电控发动机拆装运行实训台

桑塔纳2000GSI电控发动机拆装运行实训台

产品简介

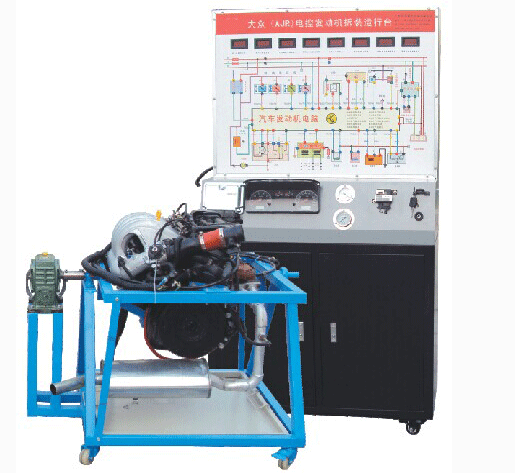

这款汽车发动机实训台采用桑塔纳2000GSI时代超人原厂全新电喷汽油发动机为核心，精心划分为主台架、控制台和检测台三大模块。专为中高等职业院校及培训机构量身打造，致力于汽车发动机构造与维修的实训教学。它全面覆盖了电控汽油发动机的结构解析、工作原理学习、故障模拟与诊断等多个方面，且操作便捷、安全可靠，维护简单。

结构组成

实训台的核心是桑塔纳2000GSI AJR发动机总成，配备原车发动机控制电脑、组合仪表、防盗电脑等关键组件。同时，它还集成了故障设置与排除系统、电路原理图板、大容量蓄电池、油箱等辅助设备。此外，控制台柜、可移动台架、OBD诊断座等一应俱全，确保实训的全面性与便捷性。实训台还特别配备了数字显示表、燃油压力表、真空表等测量工具，以及安全锁止的脚轮、不锈钢护手等安全设施。

功能特点

1. 直观展示：真实还原发动机结构，便于学生观察学习。

2. 动态模拟：支持发动机动态运行，模拟真实工况。

3. 实时反馈：通过数字显示表等设备实时显示发动机参数。

4. 全面检测：结合检测工具与OBD诊断座，实现电控系统的全面检测。

5. 故障模拟：设置多种故障模式，提升学生故障诊断能力。

6. 自诊断支持：利用发动机自诊断功能，辅助学生快速定位问题。

7. 防盗功能：保留原车防盗系统，增强实训真实性。

8. 教学分区：功能区域划分清晰，便于教学与操作。

产品工艺

实训台在工艺上追求精益求精。测量面板采用8mm厚的高密度PVC板，结合进口底膜材料和德国激光喷描技术，确保内容清晰、耐磨、防潮、耐腐蚀。控制面板则采用5mm厚的铝塑板，坚固耐用。台架与面板柜均使用优质冷轧钢板折弯成型，无缝焊接，确保结构稳固。金属表面经过高温喷塑处理，美观且耐用。

参数

实训台尺寸为145010001650mm，重量约320kg，结构紧凑且稳固。

实训项目

1. 电喷发动机工作运行演示与实验。

2. 传感器信号检测与模拟实验。

3. 电控系统故障模拟、诊断与排除。

4. 发动机电喷系统与解码仪的通讯与故障诊断。

5. 电喷发动机总成的拆装与检测实训。
