电视机维修技能实训考核装置

电视机维修技能实训考核装置

一、产品简述：

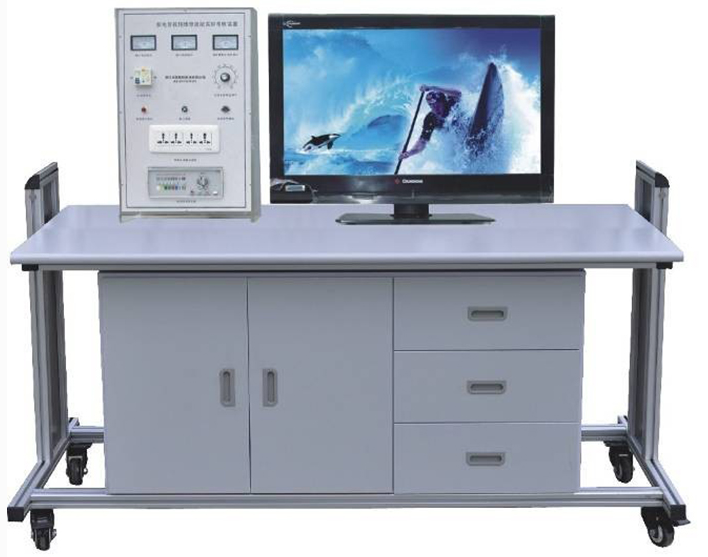

本款“家电音视频维修技能实训考核装置”严格遵循《家用电子产品维修工职业技能实训和鉴定设备技术规范》的准则，专为满足高等职业院校、职业技术学校中电子技术应用、电子电器维修等专业的实训需求而精心打造。该装置特别适用于电视机原理与维修、家用电子产品原理与维修等课程的实践教学环节。

二、技术特性：

1. 电源规格：采用单相三线制AC220V±10% 50HZ输入电源，确保稳定运行。

2. 工作环境：设备能在-10℃～+40℃的温度范围和相对湿度＜85%（25℃）的条件下正常工作。

3. 容量限制：整机容量控制在＜300VA，确保能源高效利用。

4. 安全保护：具备高效的安全保护机制，动作电流≤30mA、动作时间≤0.1s，有效保护学生及设备的安全。

5. 外观设计：平台尺寸长×宽×高为1600mm×650mm×1200mm，结构紧凑，便于操作。

三、系统配置概览：

1. 电源系统：提供单相交流电源，并配备线间直接短路自动保护装置，确保操作安全。

2. 电源接口：提供～220V插座及稳压电源，为外部仪器提供稳定的工作电源。

3. 彩色电视信号发生器：采用高清晰度彩色信号源，提供多种图像和色彩模式，满足实训需求。

4. 数码卡拉OK系统：具备混响高低音、左右声道调节功能，提供优质的卡拉OK体验。

5. 音响功率放大器：采用5.1声道设计，配备扬声器保护电路，确保音质的同时保护设备。

6. 环绕声音箱系统：全透明音箱及高品质扬声器，带来沉浸式的音效体验。

7. DVD机：兼容多种音视频格式，如DVCD、SVCD、MP3、VCD等，满足多样化的教学需求。

四、液晶电视高级技术指标：

1. 显示器尺寸：32寸高清大屏，带来细腻的视觉体验。

2. 对比度：400：1，确保图像清晰、层次分明。

3. 分辨率：1920×1080全高清分辨率，展现细腻画质。

4. 反应时间：<16ms，快速响应，减少画面拖影。

5. 屏幕亮度：500cd/㎡，确保在明亮环境下也能清晰观看。

6. 视角：178度超广视角，适合多人同时观看。

7. 屏幕比例：16∶9标准比例，符合高清视频标准。

8. 制式：支持NTSC/PAL/SECAM等多种电视制式。

9. 输入接口：支持YPbPr、VGA、HDMI、AV、USB等多种音视频输入方式。

10. 工作电源与环境适应性：AC220V±10%-50Hz工作电源，适应5℃～35℃的温度范围和≤85%（25℃）的相对湿度环境。

11. 功耗与信号输入：整机功耗＜100W，射频信号输入范围48MHz-470MHz。

五、家用电器原理与维修仿真教学软件：

本系统采用先进的模块化结构，涵盖调幅收音机、电视机、洗衣机等家电的认知与维修知识，共包含68个核心知识点。软件运用三维动画与二维交互动画技术，以项目为导向，以任务为驱动，注重技能训练，提供高度仿真、智能互动的实训环境，有效提升学生的职业能力和实践技能。

六、家用电器原理与维修仿真教学软件:系统采用模块化结构，包含调幅收音机、电视机、洗衣机等三种主要电器认知与维修68个知识点。系统采用三维动画与二维交互动画编程相结合技术，以技能训练为核心，以项目为引领，以任务为驱动，以工艺步骤为主线，以学生交互训练为主体，具有很强的职业性、情境性、交互性、智能型。
