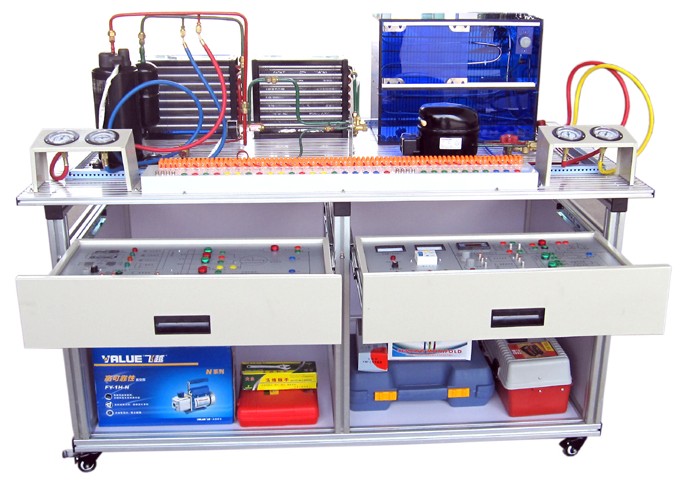

现代制冷与空调系统实训考核装置
随着制冷空调技术的快速发展，现代制冷与空调系统实训考核装置已成为大中专院校及中高职学校制冷空调专业不可或缺的教学工具。该装置不仅为教师提供了高效的教学手段，也为学生提供了实操练习的机会，帮助他们更好地掌握制冷与空调系统的知识和技能。
一、技术规格与性能
输入电源：单相三线 220V±10% 50Hz，确保设备稳定工作。
工作环境：温度范围-10℃至40℃，相对湿度≤85%（25℃），海拔＜4000m，适应广泛的教学环境。
装置容量：≤1.5kVA，满足日常教学及实训需求。
安全保护：配备漏电压、漏电流保护机制，确保使用过程中的安全性，符合国家相关标准。
二、系统结构与组成
模块化设计：装置采用模块化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等关键部分组成，便于学生分模块学习和操作。
导轨式铝合金安装平台：由标准规格的铝合金工业型材构建，为学生提供了宽敞且稳固的操作空间，上面安装了空调和电冰箱系统的关键部件。
空调系统：包含空调压缩机、室内外换热器、四通换向阀、节流装置等核心部件，全面展示空调系统的结构和运行原理。
电冰箱系统：由冰箱压缩机、冷凝器、蒸发器、节流装置等组成，模拟真实冰箱运行环境，便于学生实践操作。
电气控制系统：包括电源及仪表模块、热泵空调电气控制模块、冰箱电子温控控制模块等，通过模块化设计，使学生能够深入了解电气控制原理。
电源及仪表模块：提供单相三线制220V交流电源供电，配备交流电压表、电流表等，用于实时监测系统的电压和电流。
制冷系统压力检测单元：包含多只真空压力表，用于测量空调和冰箱系统的高、低压侧压力，帮助学生了解系统运行状态。
电流型漏电保护装置：当漏电电流超过设定值时，自动切断电源，同时设有热保护器件，对压缩机进行过热、过载保护，确保实训安全。
三、系统基本配置（1套）
序号 | 名 称 | 技术参数及明细 | 厂地、品牌 | 数量 |
1 | 铝型材实训平台 | 长×宽×高为1500mm×800mm×800mm铝型材实训平台 | 上海 | 1套 |
2 | 空调系统模块 | 每套含旋转式压缩机、室内热交换器、室外热交换器、四通换向阀、节流装置、视液镜、空调阀等器件 | 上海 | 1套 |
3 | 冰箱系统模块 | 每套含活塞式压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等器件 | 上海 | 1套 |
4 | 电源及仪表模块 | AC220V电源供电，交流电压表0～130V、交流电流表0～5A | 上海 | 1套 |
5 | 冰箱电子温控电气控制模块 | 提供东芝GR-204E电子温度控制模块，可控制直冷式双门电冰箱和智能考核接口。 | 上海 | 1套 |
6 | 冰箱智能温控电气控制模块 | 单片机控制、液晶显示，双温控；压缩机保护功能，自动报警功能，自检功能和智能考核接口。 | 上海 | 1套 |
7 | 空调电气控制模块 | 提供空调通用控制模块，具有制冷、制热、通风、除湿控制功能和智能考核接口。 | 上海 | 1套 |
8 | 智能化考核模块 | 具有智能化考核系统，配有液晶显示屏及PVC轻触键盘。 | 上海 | 1套 |
11 | 专用制冷工具 | CT2000胀管扩口器、 | 1套 | |
CT536GF双表修理阀、 | ||||
TW-1A旋片式真空泵、 | ||||
CT336螺纹顶针加液管、 | ||||
CT274割管刀、 | ||||
CT368弯管器、 | ||||
2升便捷手提式焊炬、 | ||||
外英内公转接头、 | ||||
导线 |
四、实训项目
1.空调系统管路设计、组装、接线和调试项目
管路设计任务
空调系统管路的设计（包括管路距离的确定、割管、弯管、扩管、胀管、管路焊接等）
系统组装任务
将设计好的管路安装到对应部件的合理位置并完成对空调系统的保压、检漏
系统接线任务
判断空调压缩机的绕组，完成空调系统的线路铺设和连接
系统调试任务
完成对空调系统的抽真空、加注制冷剂、电气调试、工况的调整
2.电冰箱系统管路设计、组装、接线和调试项目
管路设计任务
冰箱系统管路的设计（包括管路距离的确定、割管、弯管、扩管、胀管等）
系统组装任务
将设计好的管路安装到对应部件的合理位置并完成对冰箱系统的保压、检漏
系统接线任务
判断冰箱压缩机的绕组，完成冰箱系统的线路铺设和连接
3.空调电气故障实训考核
4.冰箱电子温控电气故障实训考核
5.冰箱智能温控电气故障实训考核
