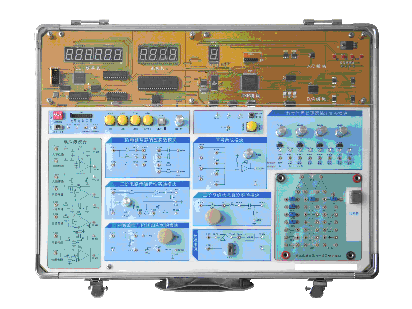

通信原理实验箱是一款针对电子和通信工程类专业学生设计的实验平台，旨在帮助学生系统地完成《通信原理》等相关课程实验。该实验箱具有系统性强、模块化结构、涉及基本电路和重要理论等特点，可以帮助学生理解通信系统中各要素的作用，促进学生对课程内容的理解、掌握，并使学生对通信系统、当今新技术、工程实现有一个较全面的了解。
该实验箱采用了“主板+实验模块”相结合的灵活结构，使得各模块既能完成完整通信系统中对应单元部分实验，又能由学生用单元模块构建一个完整通信系统进行系统实验，从而有助于学生理解通信系统中各要素的作用；实验箱采用了正面贴膜工艺，增加了USB通信接口，可完成虚拟仪表功能和多种常见信号观测功能。系统既美观又稳定可靠，方便管理。适合专科、本科、研究生和研发人员使用。
信号系统实验箱基于数字信号处理技术、DDS技术、虚拟仪表技术，既能完成传统的信号系统实验；又能完成传统实验箱难以完成的“信号卷积“、“任意信号分解”、“数字滤波器在线设计与实现”、“任意信号的实时频谱分折（虚拟频谱仪）”等实验；同时又有开发开放区便于学生进行二次开发。
一、技术指标
1.内置DDS信号源，可产生：正弦波、三角波、占空比可变的脉冲信号、扫频信号、半波、全波等；
2.内置数字频率计：0HZ～250KHZ；
3.内置数字豪伏表：0V～10V；
4.复杂信号的抽样与恢复；
5.信号的卷积；
6.各种无源、有源模拟滤波器设计、仿真、验证（提供整套仿真课件）
7.数字滤波器的在线设计、实现（提供整套在线设计、下载软件）
8.方波信号的分解与合成；
9.任意信号的分解与合成；（三角波、正弦波、半波、全波等信号）
10.内置USB接口，可实现虚拟示波器、虚拟频谱仪功能；（提供整套示波器显示、任意信号频谱分折软件）
二、产品特点
1．信号源采用DDS新技术，可产生高纯度的正弦波，信号频率在0MHZ～250KHZ内可100HZ步长精确可调，对学生研究信号频谱很有帮助。同时DDS信号源兼备方波、三角波、锯齿波功能和扫频功能，及频率与占空比精确可调的脉冲信号。
2．采用DSP数字信号处理新技术，将模拟电路难以实现或实验结果不理想的“信号分解与合成”、“信号卷积”等实验得以准确地演示，并能生动地验证理论结果；
3．PC机和DSP结合可在线仿真、产生、观测各种特殊信号，如：指数信号等。
4．平台和PC机结合可实现虚拟仪表功能：各系统输出信号可经采集模块的高速A/D和USB口将数据传至PC机，配上软件后可显示系统的幅频特性，使实验结果更直观。
5．可系统地了解并比较无源、有源、数字滤波器的性能及特性，学会数字滤波器的设计与实现。
6．实验箱配有DSP同PC主机的通信接口，学生可在我们提供软件的基础上进行“信号与系统”的二次开发，如：各种数字滤波器设计与实现、频谱分析、卷积等。
7．实验箱配有DSP标准的JTAG插口，学生可通过仿真器完成DSP应用的开发实验如：A/D转换、D/A转换、DSP的IO口使用、DSP定时器使用等。
8．实验系统特别注重二次开发和可扩展性，学生既可进行软件开发，又可自制小板进行单元电路扩展实验。
9．实验系统用有机玻璃和薄膜保护，使系统既美观又稳定可靠。
10．内置DDS信号源、数字频率计、数字毫伏表。
