实测绘图组合训练装置有哪些

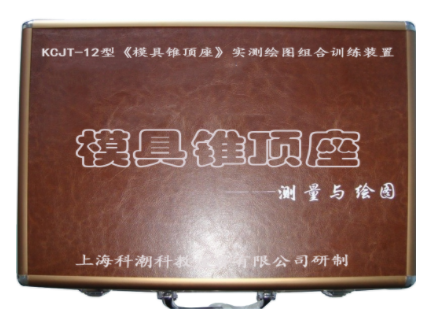

KCJT-12型《模具锥顶座》实测绘图组合训练装置

实测绘图组合训练装置包括典型铝制几何体、测量工具、三维投影绘图工具、立体图绘图工具等。此外，该装置还配有一个精制的箱子，用于存放几何体、测量工具及指导书，方便管理。

一、产品特点：

1、项目具体化：以钢制具体小型模具锥顶座为训练目标；

2、作用系统化：模具锥顶座拆装、零件尺寸精确测量、安装图制作和零件图制作四位一体的训练方式；

3、学生大家化：小型、组成、便携式训练设备，两三人一组，让尽可能多的学生获得充分的训练机会

4、教学标准化：配套设施的指导书和教学短视频，教学十分便捷、学习实际效果明显；

5、管理便捷化：模具锥顶座、拼装与精确测量工具及指导书均放到一个特制的箱子里，管理十分便捷。

二、产品作用：

1、训练方式

（1）模具锥顶座拼装训练；

（2）模具锥顶座零件尺寸精确测量训练；

（3）模具锥顶座安装图制作训练；

（4）模具锥顶座零件图制作训练。

2.训练具体内容

（1）模具锥顶座拼装训练

（2）模具锥顶座主要参数精确测量与测算

（3）模具锥顶座零件尺寸测绘

（4）模具锥顶座标准零件明确

（5）模具锥顶座安装图制作

（6）模具锥顶座零件图制作

（7）模具锥顶座工程图纸文档梳理

三、产品主要参数

1、外形尺寸:长*宽*高=40×30×7cm

2.高精密精确测量工具:带表游标卡尺、外径千分尺、螺纹样板、圆弧样板3.专用型拼装工具:专用型锒头（一把）、外六角扳手（一把）、内六角扳手（一把）、尖嘴钳（一把）、螺丝刀（一把）、专用型拆装销（一把）

4.测绘构件:钢制高精密模具锥顶座（一台）

（1）、尺寸：180X120X140（mm）；

（2）、精度级别：7-7-8(GB10095-2018)

绘图技能综合实验是一个综合性的实验，旨在提高学生的绘图技能和综合能力。这个实验可以包括以下几个步骤：

1. 实验准备：首先，学生需要了解实验的目标和要求，准备好必要的绘图工具和软件。例如，AutoCAD软件可以用于绘制二维和三维图形。

2. 基础绘图训练：学生可以先进行一些基础的绘图训练，比如绘制直线、圆、弧等基本图形，熟悉绘图工具的使用。

3. 综合绘图任务：接下来，学生可以进行一些综合性的绘图任务，比如绘制一个别墅的三维图形和渲染图。这需要学生综合运用各种绘图技巧，比如实体建模、渲染等。

4. 实验报告：完成绘图任务后，学生需要撰写实验报告，对实验过程进行详细的记录和分析。实验报告可以包括实验目的、实验步骤、实验结果、问题分析等内容。

5. 结果提交和评估：最后，学生需要提交实验成果，包括绘制的图形和实验报告。教师可以对学生的实验成果进行评估，给出反馈和建议。

这个实验不仅可以提高学生的绘图技能，还可以培养学生的综合能力和解决问题的能力。在实验过程中，学生需要注意细节，精确绘制，同时也要注重思考和总结，不断提升自己的绘图水平。
