万能铣床电气故障排除

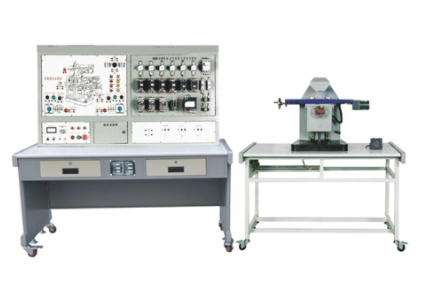

KCBS-X62W智能型万能铣床电气技能实训考核装置(半实物)

万能铣床电气故障排除一般应遵循以下步骤：

1. 故障现象观察：首先要仔细观察故障现象，包括机床的运动状态、电气元件的工作情况等，以便对故障有一个初步的判断。

2. 电路分析：根据观察到的故障现象，分析可能的故障原因。这涉及到对电气原理图的理解，找出与故障现象相关的电路部分。

3. 元件检查：对可能发生故障的电气元件进行检查，如接触器、继电器、开关等。可以使用万用表等工具检测元件的电阻、电压等参数，确定是否损坏。

4. 线路检查：检查电气线路的连接情况，包括接线端子、插头插座等。确保线路连接牢固，没有松动或接触不良的情况。

5. 故障排除：根据检查结果，逐一排除故障。如更换损坏的元件、修复连接的线路等。在排除故障后，再次观察机床的工作状态，确保故障已完全消除。

6. 记录与总结：将故障排除的过程和结果记录下来，以便日后参考和总结。同时，也可以对类似的故障情况进行归纳整理，形成故障排除的经验和技巧。

需要注意的是，万能铣床电气故障排除需要具备一定的电气知识和实践经验。在排除故障时，要注意安全，切勿带电操作。如果遇到复杂的故障情况，建议及时寻求专业技术人员的帮助。

本设备由开关电源控制部分、机床电气设备控制部分、半仿真机床实物部分组成。开关电源控制部分包含实训按时、按时警报、安全用电量全自动控制等，机床电气设备控制部分把整台机床内部家用电器装在正面面板上，能形象化地观查机床工作时各家用电器的姿势情况。常见故障点在面板上配有相应检测点，供实训考评者检测用。仿真机床部分能仿真模拟机床各种运动。通过本设备的实训能使学生把握机床普遍常见故障的状况、常见故障产生的大约位置，娴熟把握机床电源电路工作基本原理，其是检修电工初、中、高級专业技能评定的理想化设备。

一、技术特性

1、键入开关电源：三相四线（380V±10%50Hz）

2、工作环境：环境温度-10℃～+40℃相对环境湿度＜85%(25℃)

3、设备容积：＜1KVA

4、重量：150kg

5、外形尺寸：1800mm×700mm×1250mm

二、设备组成

（一）主控芯片屏

1、三相四线开关电源键入，通过走电保护器接入总电源开关,由触碰器通过运行、终止按钮开展操作。

2、配有450V指针式交流电压表三只，标示开关电源键入的三相开关电源电压，并有三只标示灯标示实训台与外部开关电源的通断。

3、三相四线开关电源导出，具有单片机设计全程监管相间、线间过载或短路故障全自动断开总开关电源。

（二）机床家用电器运载板：组装机床家用电器、常见故障设定盒及常见故障检测孔。

（三）塑钢型材结构仿真机床一台，通过电缆线与机床家用电器运载板相联接，演试机床的各种姿势。

（四）实训桌：桌体为铁质两层亚光密纹喷塑，桌面防火安全、防潮、耐磨高相对密度板。

三、实训项目与目的

1、了解常见低压电气设备的机构、基本原理；

2、通过观查机床仿真模拟运动，了解机床的真实运动情况；

3、把握机床家用电器控制基本原理及各种保护设备；

4、把握机床普遍常见故障产生部分状况及清除方式。
